Collegamento alla batteria

Come collegarlo?

1. Individuare il cavo con gli spinotti da inserire nella batteria.
2. I connettori sono riconoscibili da due estremità metalliche piatte e rotonde con un foro al centro. Le spine hanno le estremità del cavo rosse e blu.

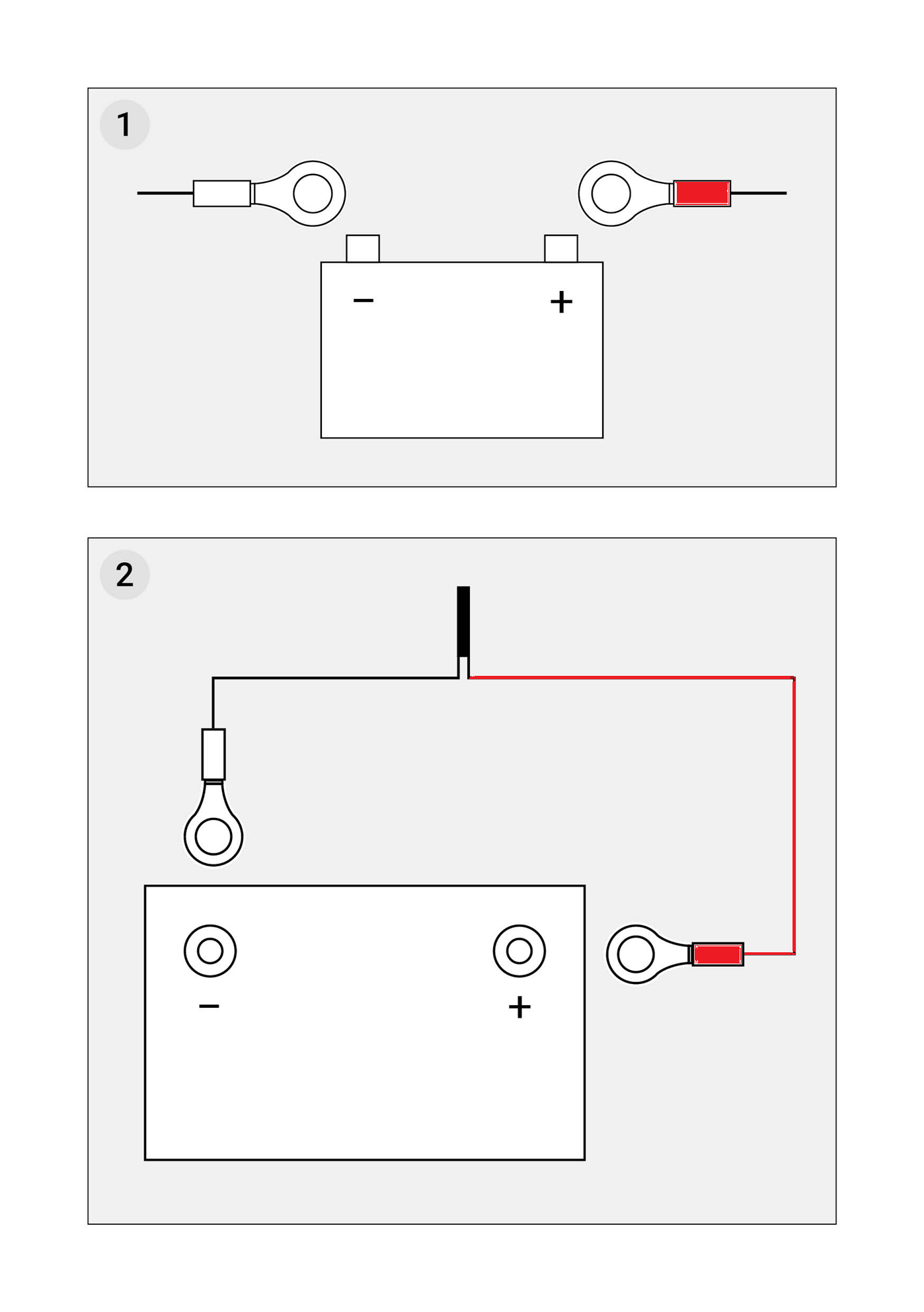

3. L'illustrazione (1) presenta gli spinotti.
4. Con una chiave a bussola, svitare i due dadi delle viti metalliche sulla parte superiore della batteria.
5. Posizionare l'estremità metallica con il terminale nero del cavo sulla vite con il segno meno.
6. Posizionare l'estremità metallica con l'estremità rossa del cavo sulla vite con il segno più.

7. Posizionare i due dadi sulle viti metalliche e avvitarli saldamente con la chiave a bussola.

8. Verificare se è possibile raggiungere la cabina con il cavo e la spina.

9. Se non c'è un modo comodo per far passare il cavo fino alla cabina, si può pensare di praticare un foro attraverso il quale far passare il cavo.
