Il FieldBee PowerSteer

è un sistema di guida RTK retrofit dal costo contenuto che consente di avere le mani libere durante la guida sul campo.

Si tratta di un sistema che può essere usato anche con un tuo moderno dispositivo Android, con pochi componenti, progettato per un'elevata precisione di navigazione. Il sistema FieldBee PowerSteer può essere installato su moltissimi trattori con sterzatura anteriore oppure posteriore  irroratrici, rondoni, macchine per raccolta, macchine per semina, trattori per vigna e frutteto, trattori speciali * e altri della maggior parte dei produttori, tra cui AGCO, Ag Chem, Case, Challenger, Fendt, John Deere, New Holland, Massey Ferguson,Same, Deutz  e molti altri.

la lista dei veicoli compatibili si aggiorna continuamente e perciò di invitiamo a verificare con il nostro supporto tecnico il tuo modello di veicolo. La stessa interfaccia operatore può essere utilizzata su tutti i veicoli, indipendentemente dalla marca o dal modello, rendendo più facile per i conducenti familiarizzare con i comandi anche se il sistema è installato su più tipi di veicoli.

* Verificare la compatibilità con il nostro supporto in caso di macchine speciali o combinate

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Osservazioni introduttive

Per comprendere i potenziali rischi associati al funzionamento del veicolo dotato di PowerSteer, leggere attentamente la documentazione fornita prima di installare o utilizzare il sistema PowerSteer su un veicolo. Tenete presente che le istruzioni di sicurezza sono solo di riferimento e non coprono tutte le possibili condizioni di pericolo.

FieldBee ha fatto tutto il possibile per garantire l'affidabilità delle informazioni contenute in queste istruzioni. Tuttavia, è possibile che si verifichino errori e omissioni; pertanto, le istruzioni sono solo di riferimento e non costituiscono alcuna garanzia esplicita o implicita.

L'installatore e il produttore del sistema FieldBee Power Steer declinano ogni responsabilità per danni o lesioni fisiche causati dalla mancata osservanza dei seguenti requisiti di sicurezza.

L'operatore del veicolo è responsabile del suo funzionamento sicuro. Il sistema FieldBee Power Steer non è progettato per sostituire l'operatore del veicolo.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

NOTA:
Prima di mettere in funzione il sistema di guida manuale PowerSteer, verificare che tutte le viti, i bulloni, i dadi e i collegamenti dei cavi siano serrati e che tutti i cavi e i tubi siano stati fissati per evitare che vengano danneggiati. Verificare che non vi siano perdite d'olio nel circuito dello sterzo.

ATTENZIONE

L'installatore del sistema Autosteer e il produttore declinano ogni responsabilità per danni o danni fisici causati dalla mancata osservanza dei seguenti requisiti di sicurezza

danni fisici causati dalla mancata osservanza dei seguenti requisiti di sicurezza:

In qualità di operatori del veicolo, siete responsabili del suo funzionamento in sicurezza. Il sistema Autosteer non è

non è progettato per sostituire l'operatore del veicolo.

Per comprendere i potenziali rischi associati al funzionamento di un veicolo dotato di Autosteer, leggere la documentazione fornita prima di installare o utilizzare il sistema Autosteer su un veicolo.

Per evitare di essere investiti dal veicolo, non lasciare mai il sedile dell'operatore del veicolo con il sistema Autosteer inserito.

Per evitare di essere investiti dal veicolo, verificare che l'area intorno al veicolo sia libera da persone e ostacoli prima di avviare, calibrare, mettere a punto o utilizzare il sistema Autosteer.

Per evitare l'attivazione accidentale del sistema Autosteer e la perdita di controllo del veicolo, spegnere il sistema Autosteer durante la guida su strade. Non guidare mai su strade o in aree pubbliche con il sistema Autosteer acceso.

Quando si installa o si rimuove il gruppo del ricevitore in cima alla cabina, accertarsi di essere in una posizione stabile sulla piattaforma o sulle scale del veicolo , per evitare di cadere. Se il veicolo non dispone di una piattaforma sicura, utilizzare una scala per accedere in sicurezza al tetto del veicolo.

Per evitare il rischio di scosse elettriche, rimuovere il ricevitore e le antenne dal veicolo prima di passare sotto strutture basse o linee elettriche basse.

Se l'installazione richiede interventi sull'impianto idraulico del veicolo, leggere e comprendere le sezioni idrauliche del manuale dell'operatore del costruttore del veicolo prima di iniziare l'installazione Indossare protezioni per le mani e gli occhi durante la manutenzione dell'impianto idraulico. Scaricare la pressione dell'impianto idraulico prima di eseguire la manutenzione.

ATTENZIONE

Il sistema Autosteer non rileva gli ostacoli sulla traiettoria del veicolo. L'operatore del veicolo deve osservare la traiettoria percorsa e prendere in mano lo sterzo manualmente se è necessario per evitare un ostacolo.

Il sistema Autosteer non controlla la velocità del veicolo. L'operatore deve regolare manualmente la velocità del veicolo per tenerlo sotto controllo in modo sicuro.

Il sistema Autosteer deve essere spento quando si installa o si rimuove qualsiasi componente collegato al sistema Autosteer.

Misure di sicurezza per l'installazione

Il sistema deve essere spento quando si installa o si rimuove il servosterzo o qualsiasi altro componente collegato al sistema di servosterzo.

Durante l'installazione o la rimozione del controller di guida sul tetto, accertarsi di essere in una posizione stabile per evitare di cadere. Se il veicolo non offre una piattaforma sicura, utilizzare una scala per accedere in modo sicuro al tetto del veicolo.

Per evitare di essere investiti dal veicolo, verificare che l'area intorno al veicolo sia libera da persone e ostacoli prima di installare, calibrare, mettere a punto o utilizzare il sistema PowerSteer.

Tenere l'apparecchio lontano da apparecchiature wireless ad alta potenza come trasmettitori wireless, trasmettitori radar, dispositivi ad alta frequenza e corrente e microonde.

Non installare il prodotto in un ambiente con temperature elevate, polveri pesanti, gas nocivi, sostanze infiammabili, sostanze esplosive , interferenze elettromagnetiche (grandi stazioni radar, stazioni trasmittenti, sottostazioni), tensione instabile, vibrazioni elevate o forte rumore; in caso contrario, l'apparecchiatura potrebbe non essere in grado di funzionare normalmente.

Non installare l'apparecchiatura in luoghi vulnerabili all'accumulo d'acqua, alle infiltrazioni d'acqua, al gocciolamento d'acqua, alla condensa, ecc. per evitare che l'apparecchiatura venga danneggiata dall'acqua accumulata all'interfaccia.

Se l'apparecchiatura viene utilizzata in un ambiente con elevata umidità relativa, i materiali isolanti possono degradarsi e causare perdite elettriche; le proprietà meccaniche dei materiali possono essere modificate e le parti metalliche possono arrugginirsi.

Una volta installata l'apparecchiatura, non rimuoverla frequentemente per non incorrere in danni imprevisti.

Proteggere sempre i connettori dalla polvere e dall'umidità specialmente quando non fossero collegati.

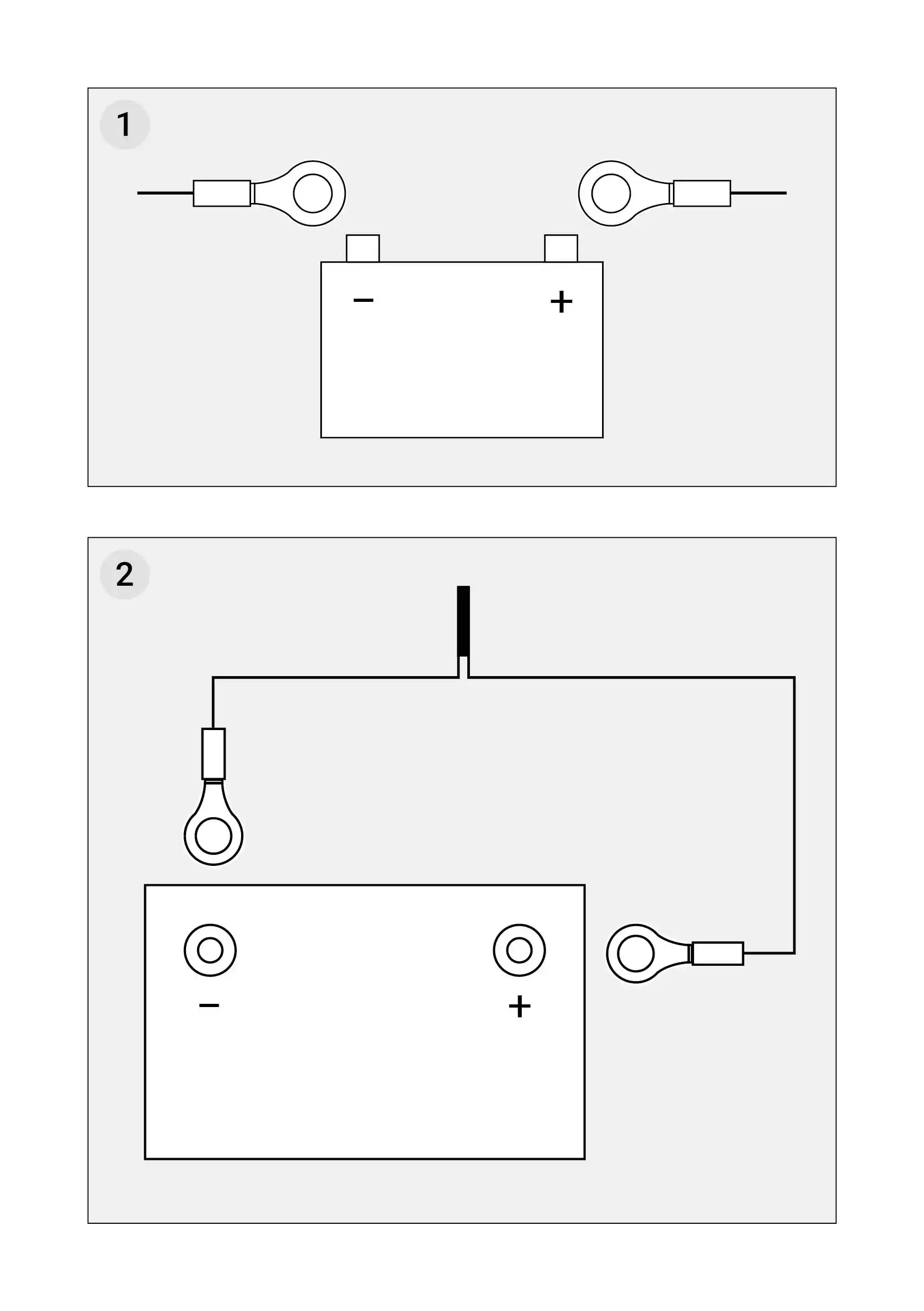

Quando si collega il cavo di alimentazione alla batteria, collegare i terminali della linea di alimentazione ai terminali positivo e negativo della batteria.

Sicurezza operativa

Per evitare di essere investiti dal veicolo, non lasciare mai il sedile dell'operatore del veicolo con il sistema di servosterzo inserito.

Per evitare l'innesto accidentale del sistema Power Wheel e la perdita di controllo del veicolo, spegnere il sistema di servosterzo durante la guida su strada. Non guidare mai su strade o in aree pubbliche con il sistema di servosterzo acceso.

Il sistema di servosterzo non rileva gli ostacoli sul percorso del veicolo. L'operatore del veicolo deve osservare la traiettoria e sterzare manualmente se è necessario evitare un ostacolo.

Il sistema di servosterzo non controlla la velocità del veicolo e non può fermare il veicolo. L'operatore deve regolare manualmente la velocità del veicolo per tenerlo sotto controllo in modo sicuro.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

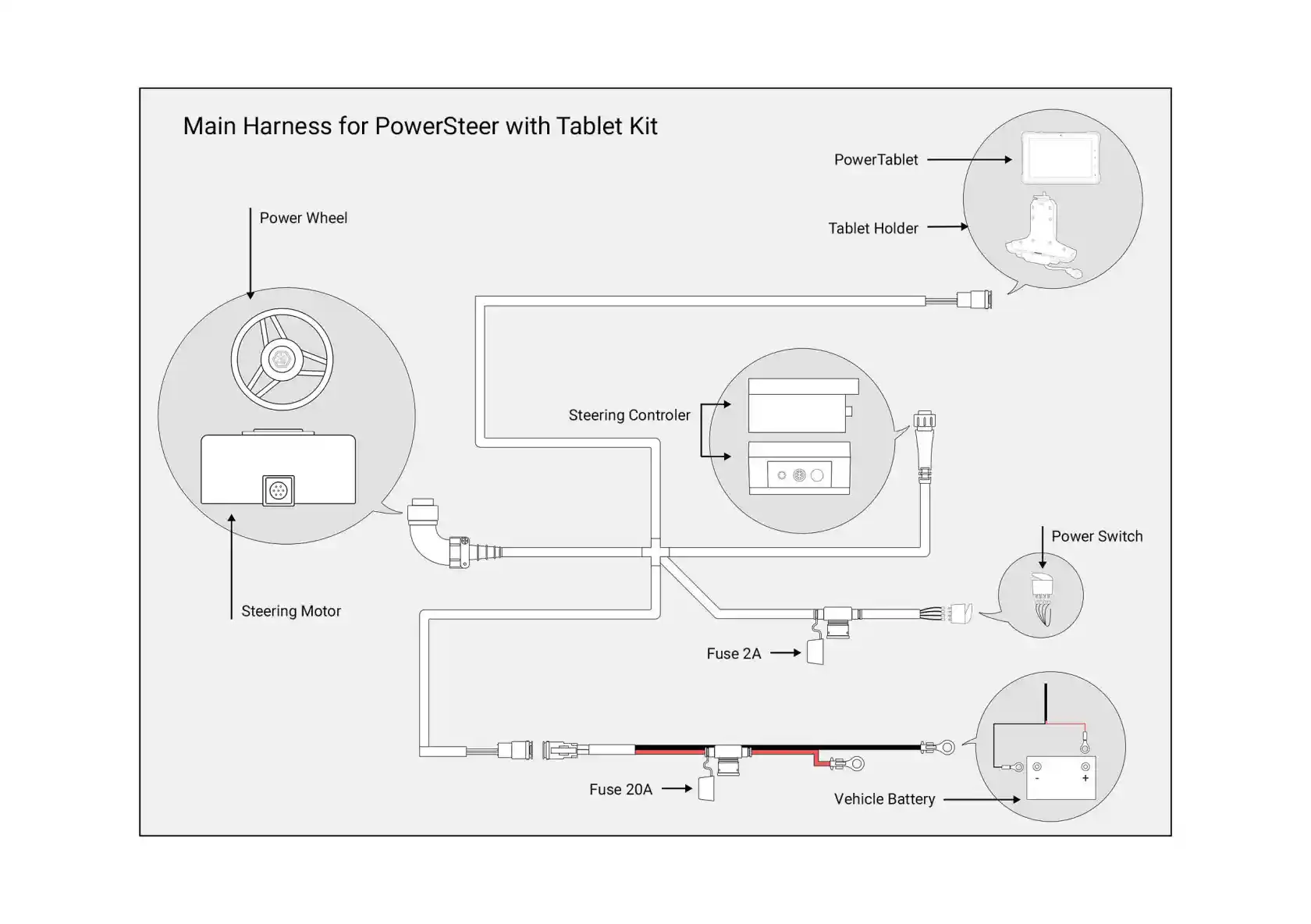

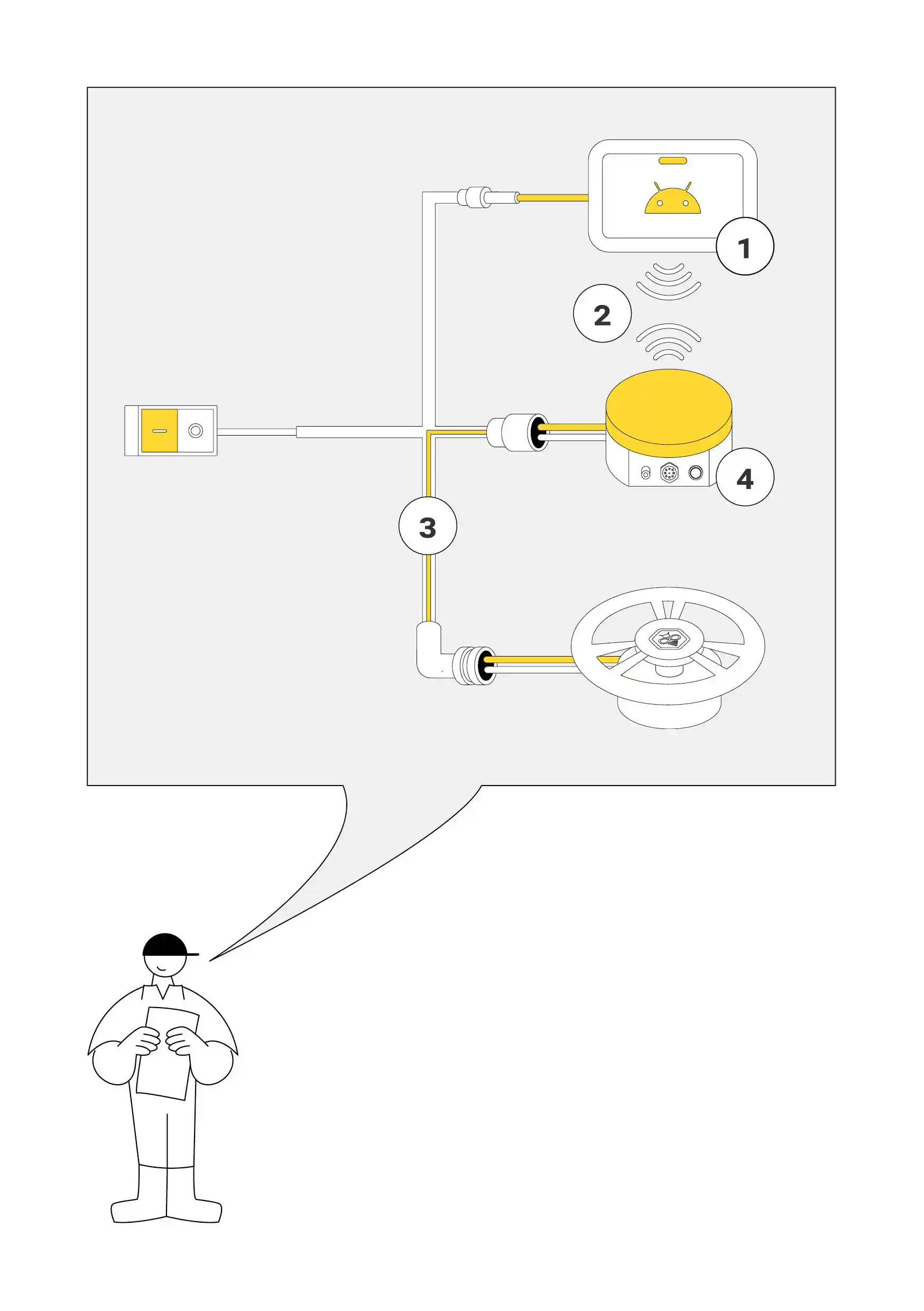

Schema di connessione

Connessione Internet (1)
Connessione a internet via Sim card M2M o via Wi.Fi.

Connessione con il controller di sterzo (2)
Connessione WI-FI tra il tablet e il controller utilizzando la stessa rete (Stesso SSID).

Connessione con il motore dello sterzo (3)
Connessione via cavo tra il controller e il motore dello sterzo.

Connessione NTRIP (4)
Connessione tra il controller e il provider NTRIP via Internet o radio (opzionale).

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Assistenza

Il team FieldBee è lieto di aiutare gli agricoltori a rispondere a qualsiasi domanda sui prodotti FieldBee.

I nostri specialisti forniscono un servizio online gratuito dal lunedì al venerdì dalle 9:00 alle 18:00 CET.

Non esitate a contattarci tramite:

• Chat WhatsApp +380 50 224 8722
• support@fieldbee.com

Si prega di allegare oltre al numero seriale del sistema il materiale relativo alle domande (come foto, screenshot o video). Questo velocizzerà il processo di assistenza.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

You can horizontally scroll the table on mobile.

Informazioni

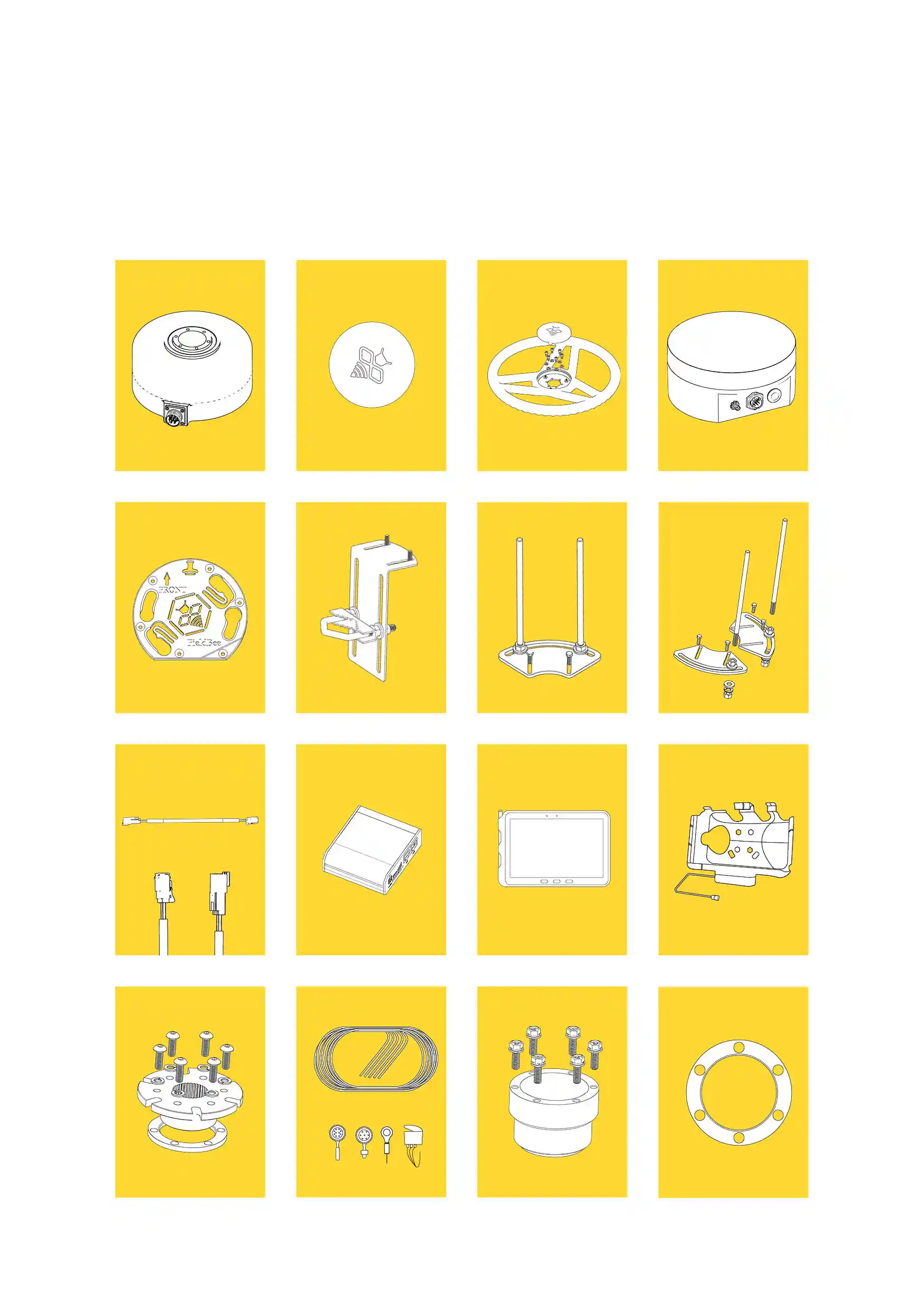

Controlla subito di avere ricevuto tutte le parti che compongono il sistema ordinato.

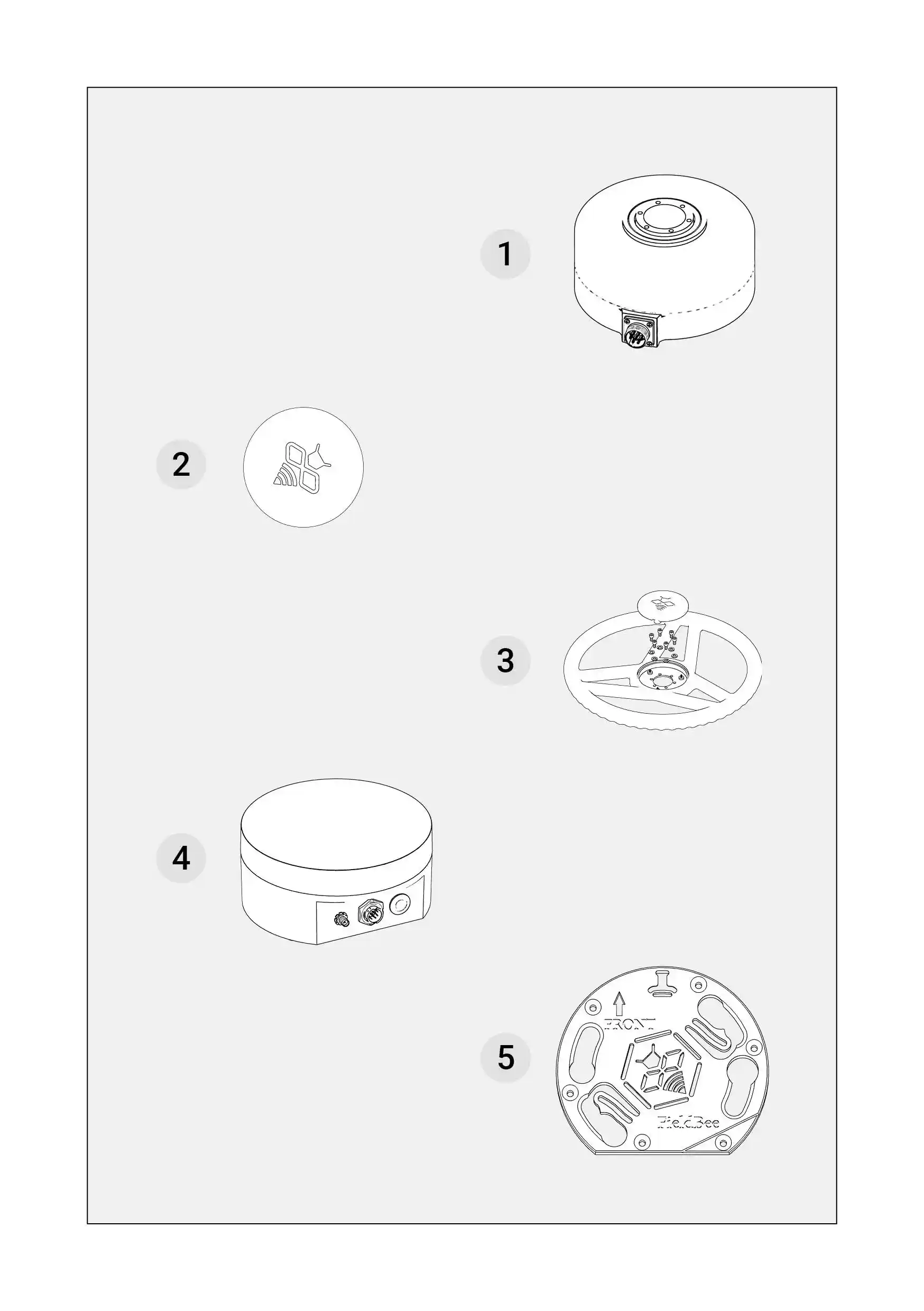

Motore di sterzo (1)

• Un attuatore del volante a coppia elevata.

Coperchietto volante (2)

• Tappo in plastica che completa il volante e maschera le viti dell'albero del volante.

Volante (3)

• Volante sostitutivo progettato per il trattori con guida automatica.

Unità di controllo. (4)

• Ricevitore satellitare multicostellazione con ricevitore RTK e controllore del motore sterzo ad alta precisione.

Staffa di montaggio del controller (5)

• Supporto in plastica che consente di fissare facilmente il controller su veicolo.

Staffa antirotazione (6)

• Fissa il motore elettrico al piantone dello sterzo del veicolo. Può essere disponibile in varie opzioni. Riceverete tutto il materiale necessario per eseguire uno dei seguenti tre tipi d'installazione per adattarsi al design del vostro piantone dello sterzo e sul cruscotto del vostro veicolo.

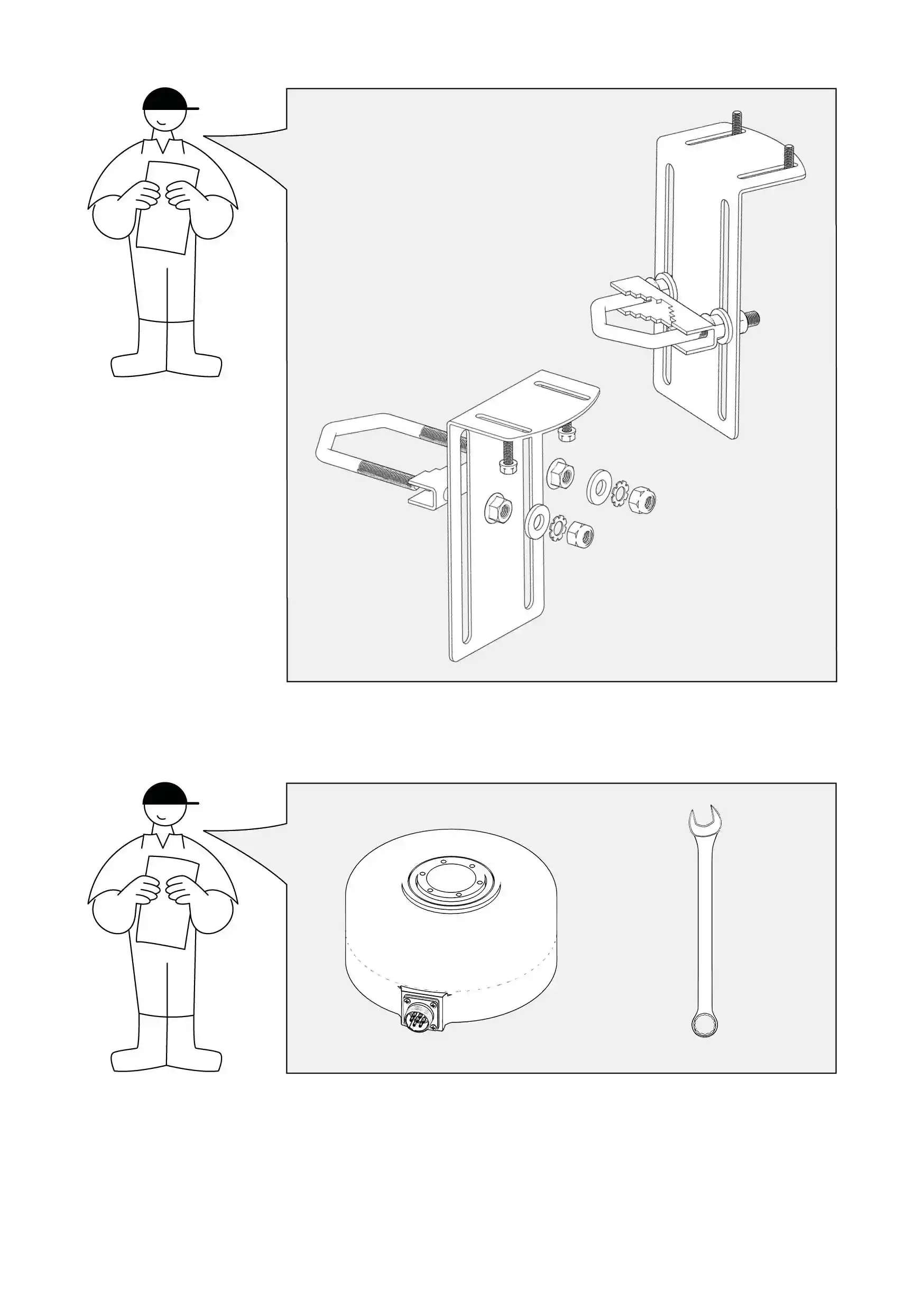

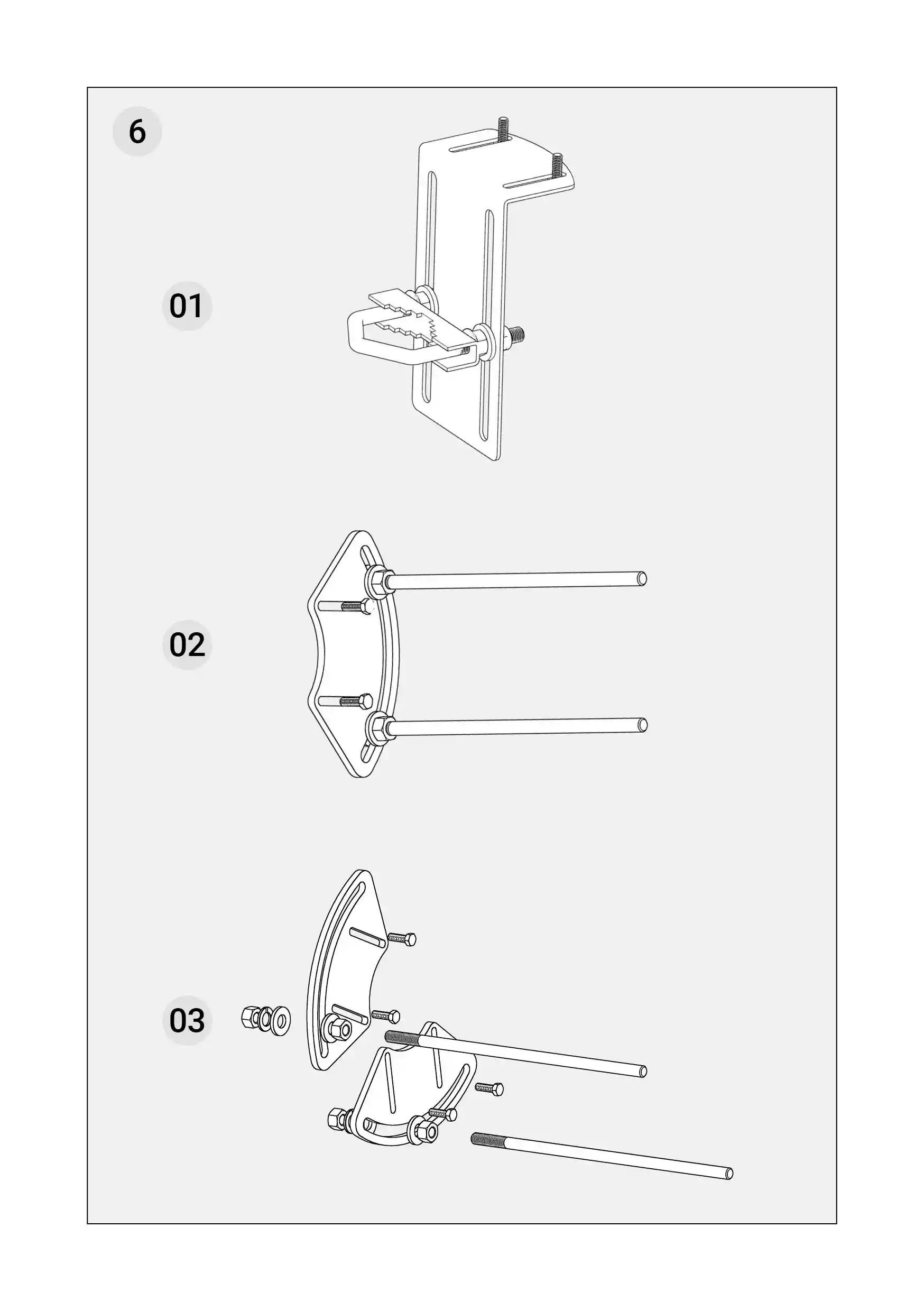

Staffa antirotazione - 01

• 1 Morsetto per tubi

• 1 Angolare a L in metallo
• 2 Dadi esagonali M8 (per chiave aperta da 13 mm)
• 2 Rondelle lisce
• 2 Rondelle dentate
• 2 Dadi esagonali con bordi estesi
• 2 Viti M5 8 mm con rondelle piane e rondelle elastiche
• Tubo metallico a C con filettatura
• Stabilizzatore metallico

Staffa antirotazione - 02

• Motore volante a coppia elevata.
• 2 Perni in metallo
• 4 Dadi esagonali

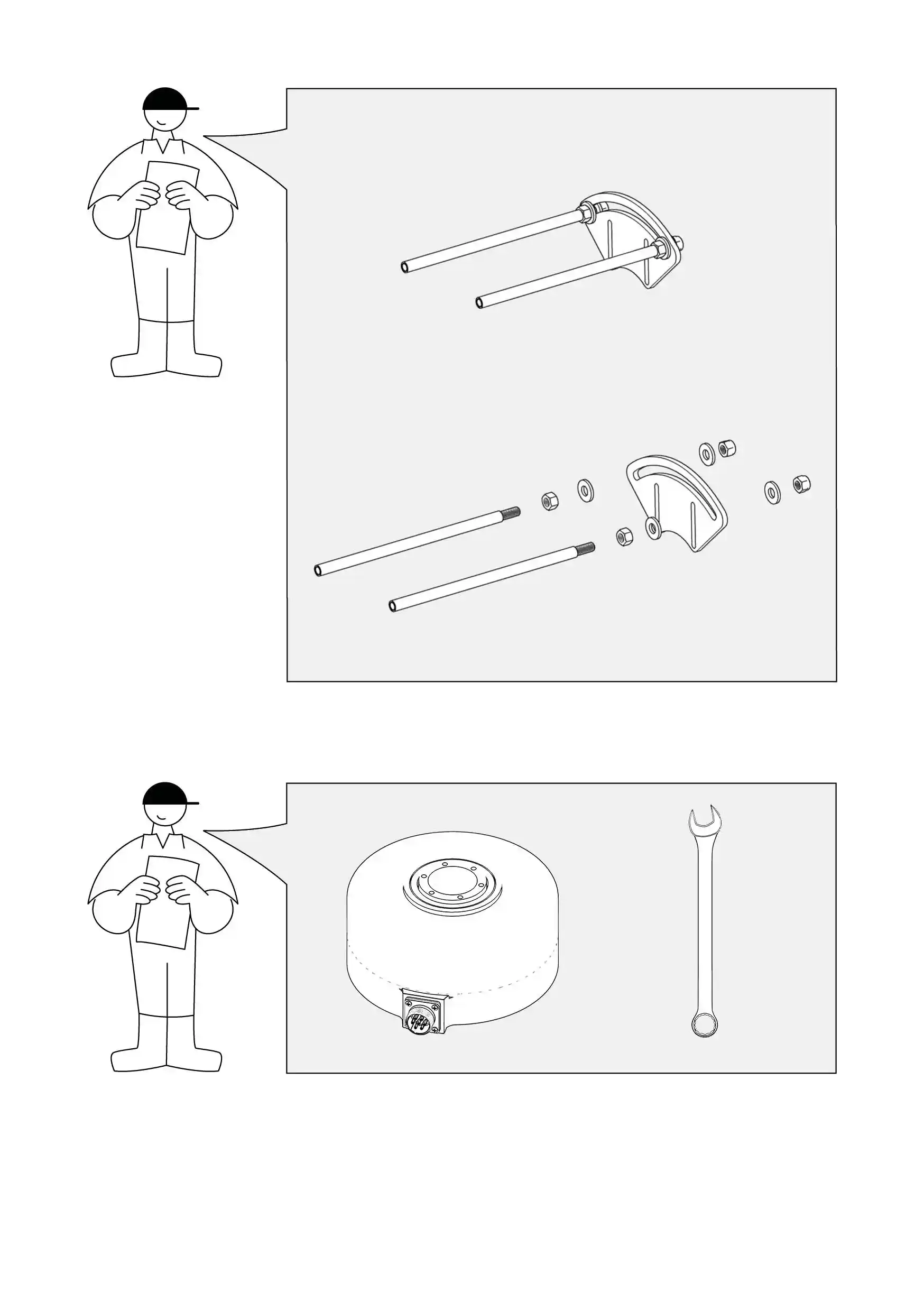

• 4 Rondelle piane Staffa antirotazione

Staffa antirotazione - 03

• 2 Piastre metalliche
• 2 Perni in metallo
• 4 Dadi esagonali
• 4 Rondelle lisce
• 2 Rondelle di sicurezza per molle
• 4 Viti

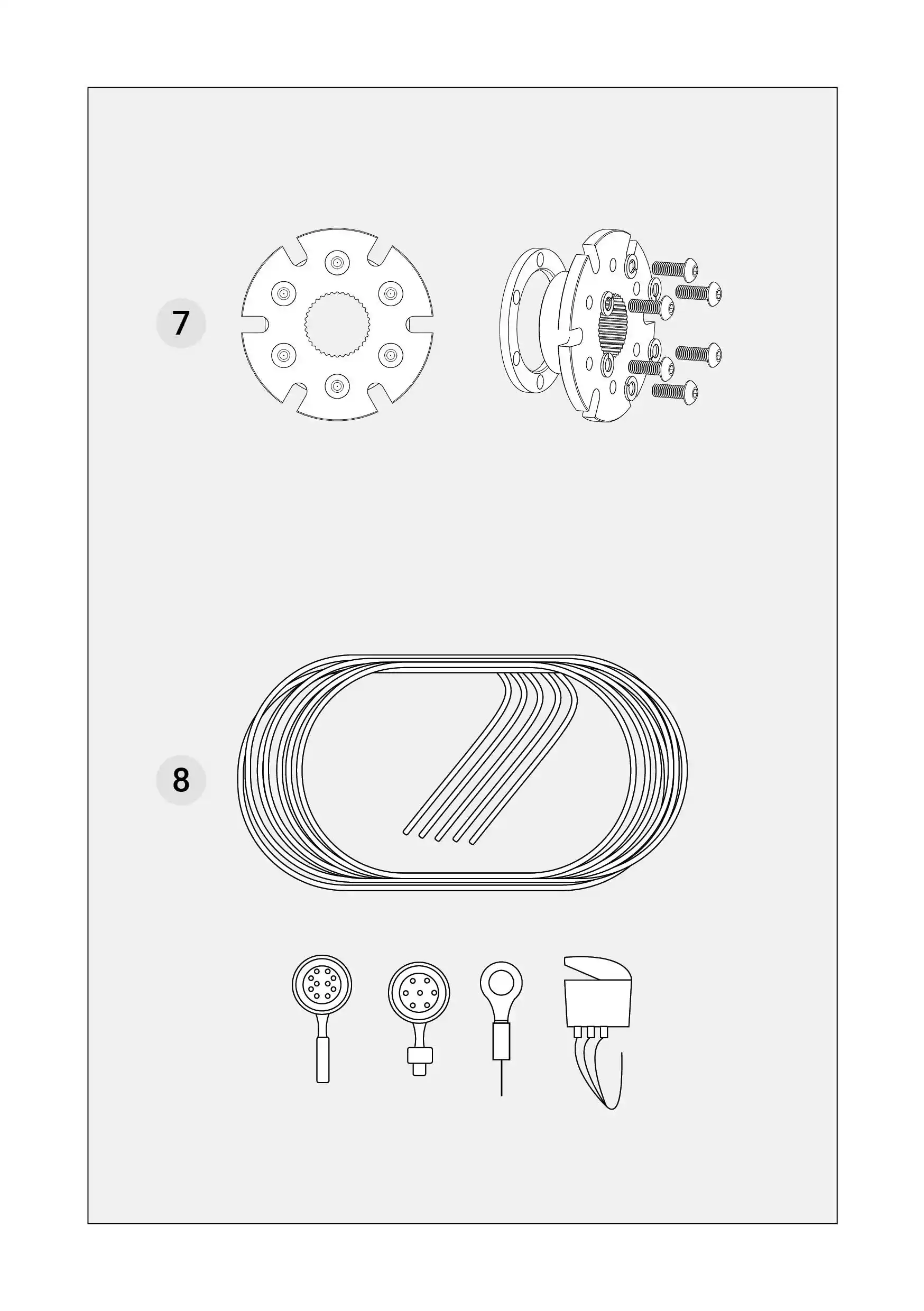

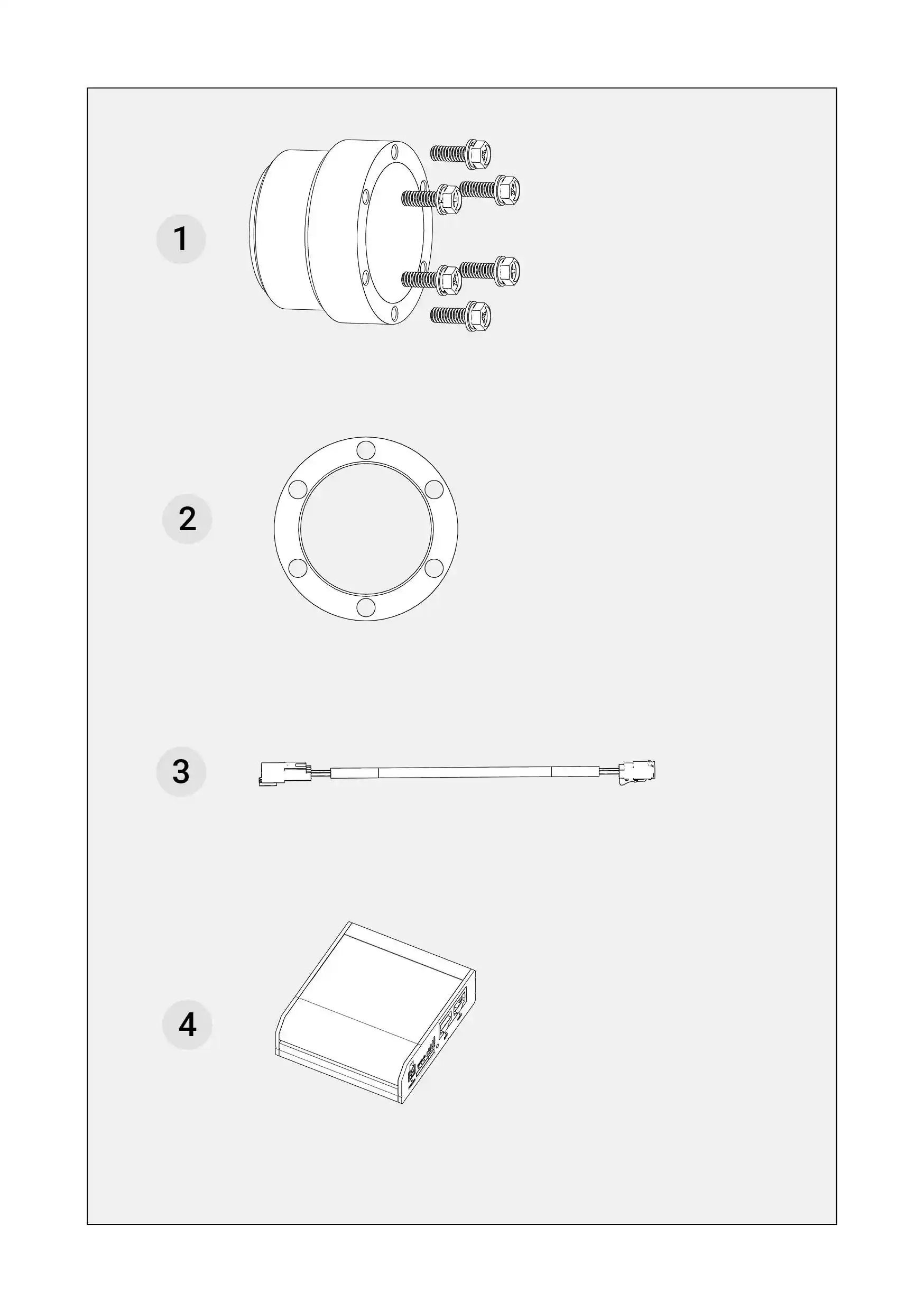

Adattatore del piantone al volante (7)

• Permette di montare il motore sul piantone dello sterzo.

•  6 Viti esagonali

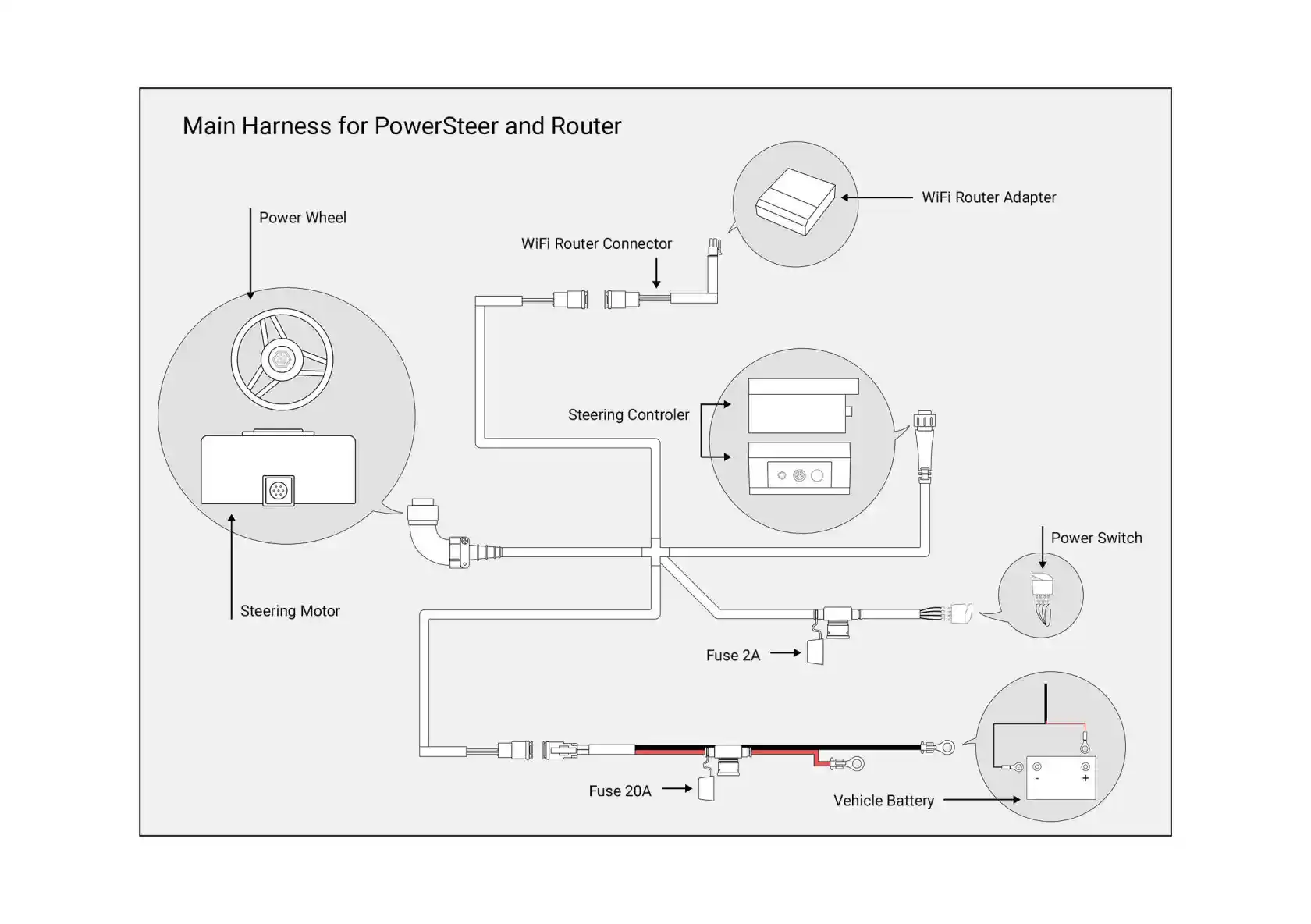

Cablaggio principale (8)

Un insieme dedicato di cavi e spine che collega le varie parti dell'apparecchiatura, responsabili della trasmissione di energia.

• Cavo del cablaggio principale
•  Interruttore di alimentazione

•  Spina del controller PowerSteer

•  Spina del motore di sterzo


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella..

Questi oggetti sono disponibili se ordinati in aggiunta all'equipaggiamento di base.

Adattatore PowerWheel (1)

• un'estensione dell'albero dello sterzo che consente di regolare l'altezza del Power Wheel.

Anello (2)

• distanziale aggiuntivo per il fissaggio del motore elettrico sull'albero dello sterzo. Impedisce il contatto con le parti del motore che non sono in rotazione.

Prolunga del cavo di alimentazione (3)

• la prolunga del cavo estende la lunghezza del collegamento del cablaggio principale all'alimentazione.

RUT240 Wi-Fi Router (4)

• un router mobile professionale e compatto per  connessioni wireless ed Ethernet ad alta velocità.

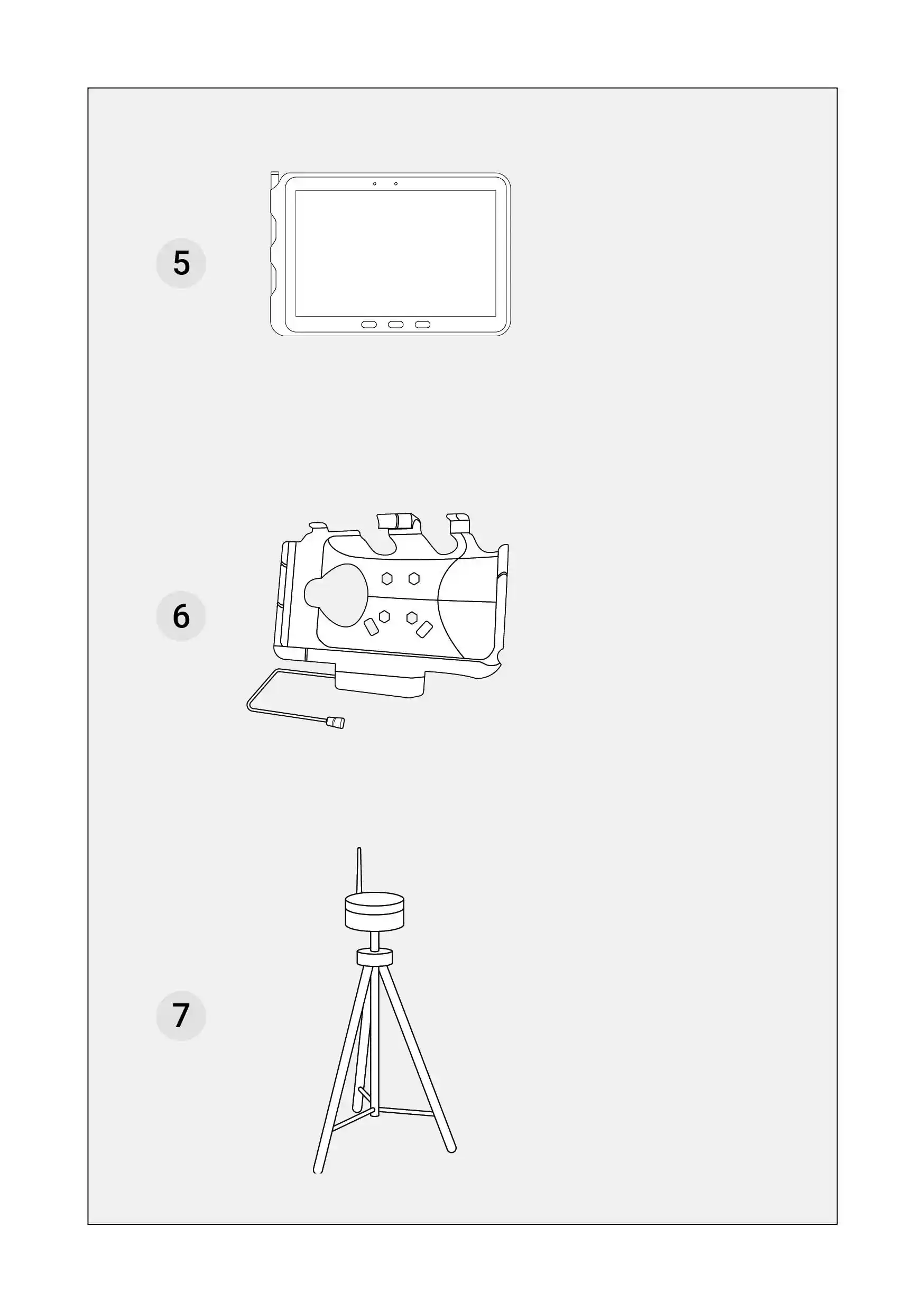

PowerTablet (5)

• una tablet con un display10.1 inc per uso gravoso con solida custodia antiurto.

PowerTablet base (6)

• un supporto progettato per offrire stabilità di tenuta e flessibilità di montaggio.

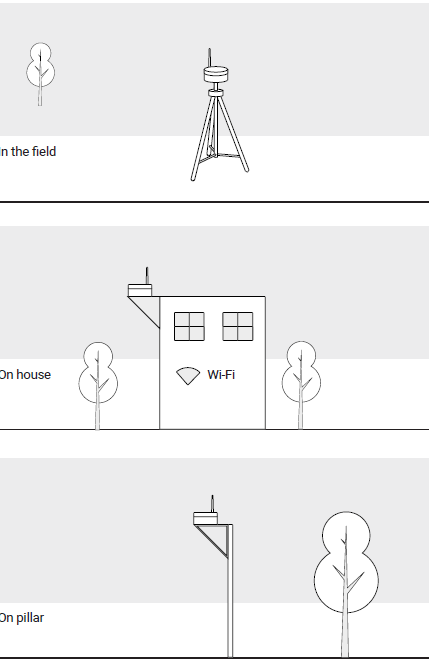

RTK Base Station (7)

• un ricevitore multi-costellazione  intelligente che trasmette la correzione RTK con un raggio di 2 km via radio e di 20 km via Internet, fornendo una precisione di +/- 2.5 cm sul campo.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Questi oggetti sono disponibili se ordinati in aggiunta all'equipaggiamento di base.

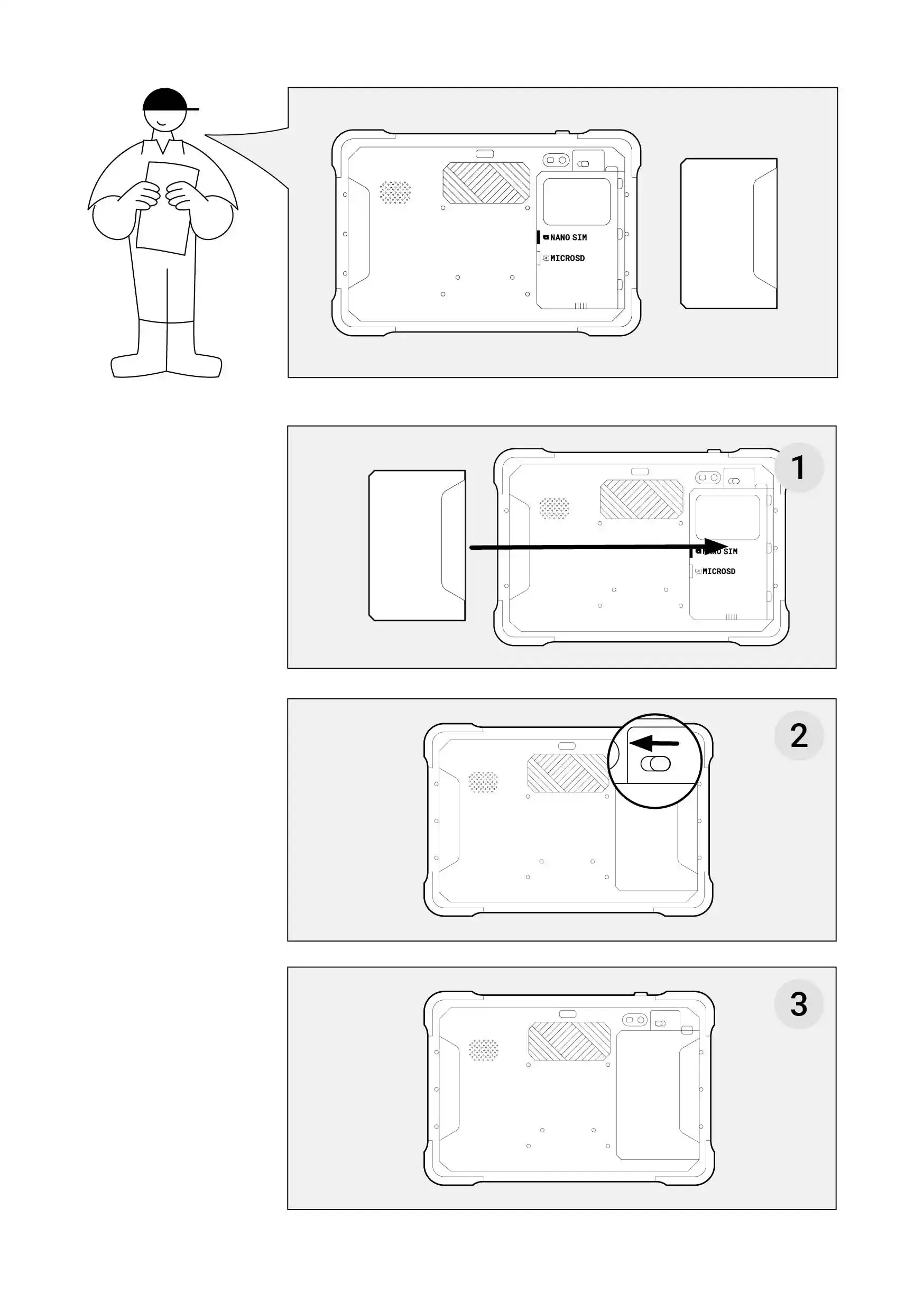

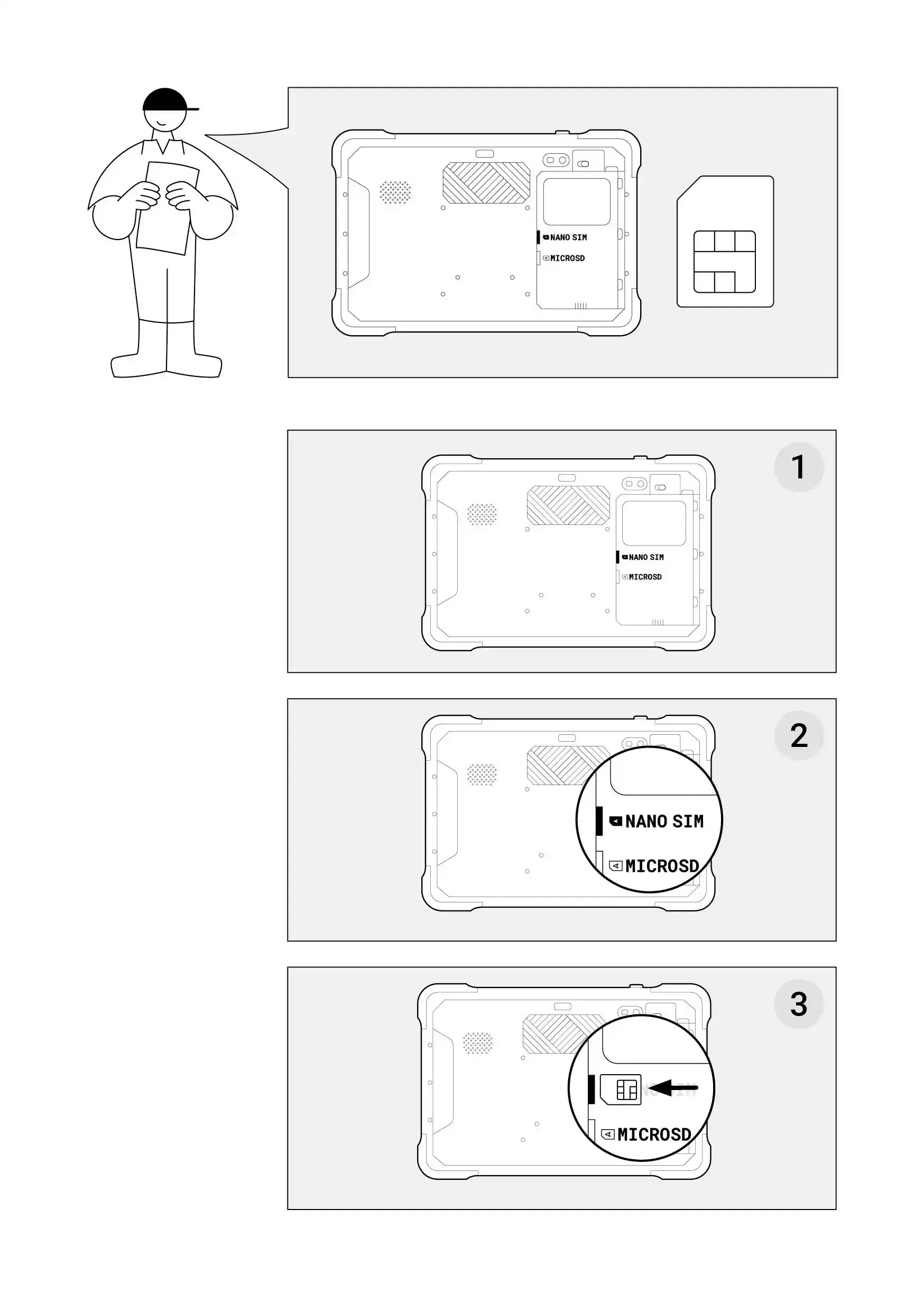

Scheda SIM (1)

• Scheda SIM nano con una buona connessione attiva a Internet (consigliata M2M multi-operatore - rimuovere il PIN di accesso ).

• La scheda SIM non è necessaria se si utilizza un router o uno smartphone come Gateway.

Chiave a bussola - cricchetto (2)

• Utensile composto da due parti: un'impugnatura (il cricchetto) e un raccordo terminale (la bussola).
•  Misure richieste:

  • Misura 13 mm


  • Misura 17 mm

Chiave a brugola  (3)

• Piccolo utensile portatile utilizzato per l'avvitamento di viti e bulloni a brugola. Dimensioni richieste:


  • Misura 8 mm

Nastro biadesivo (4)

• Nastro rivestito di adesivo su entrambi i lati.

Cacciavite con punta a croce (5)

• Ha due scanalature, orientate perpendicolarmente l'una all'altra, nella testa dell'elemento di fissaggio.

Un metro a nastro professionale (6)

• Dispositivo che consente di misurare la distanza tra due oggetti.

Estrattore a tre bracci (7)

• Solitamente dotato di tre bracci articolati con ganci interni ed esterni. È raccomandato per rimuovere più facilmente il volante originale.

Livella (8)

• Strumento che permette di nominare la verticalità e l'orizzontalità di una superficie.

Una scala (9)

• Strumento che facilita l'accesso al tetto del trattore in sicurezza.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Questo capitolo sulla panoramica dell'installazione contiene una descrizione generale di ogni fase del processo di installazione. Il manuale di installazione è stato concepito per rendere il processo di installazione semplice e senza difficoltà. Ogni capitolo del manuale comprende istruzioni scritte e illustrazioni visive.

Le istruzioni scritte sono state suddivise in una descrizione dei componenti che trovate nella confezione e degli utensili  necessari per completare con successo ogni fase. Seguono informazioni su come smontare, montare e collegare le parti specifiche dell'apparecchiatura. Alcuni passaggi sono stati corredati da suggerimenti che renderanno il processo ancora più semplice.

Le illustrazioni visive sono state create per fornire una panoramica dell'aspetto visivo dell'attrezzatura fornita e degli elementi necessari. Esse forniscono inoltre una presentazione visiva delle attività da completare per installare con successo il sistema FieldBee.

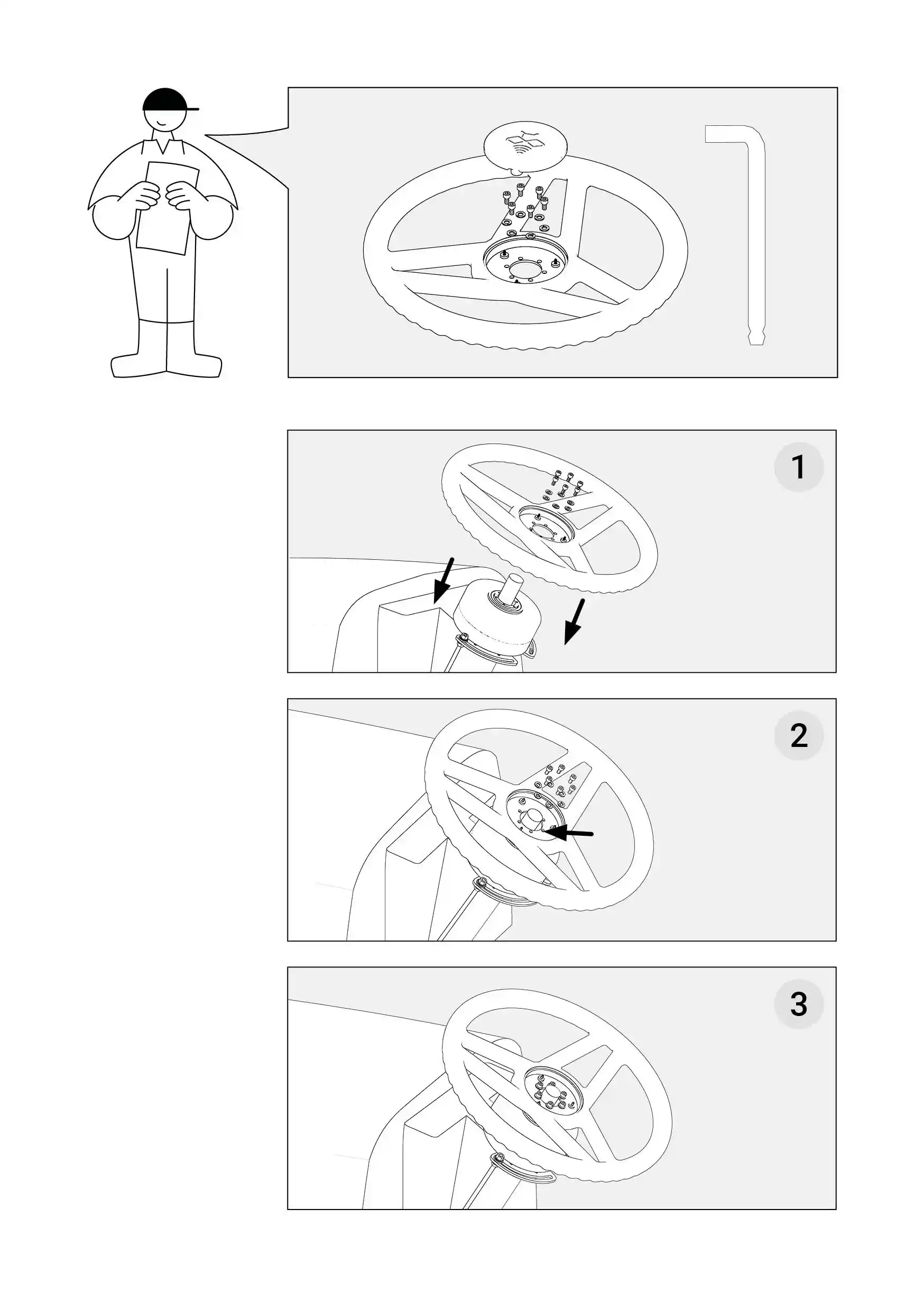

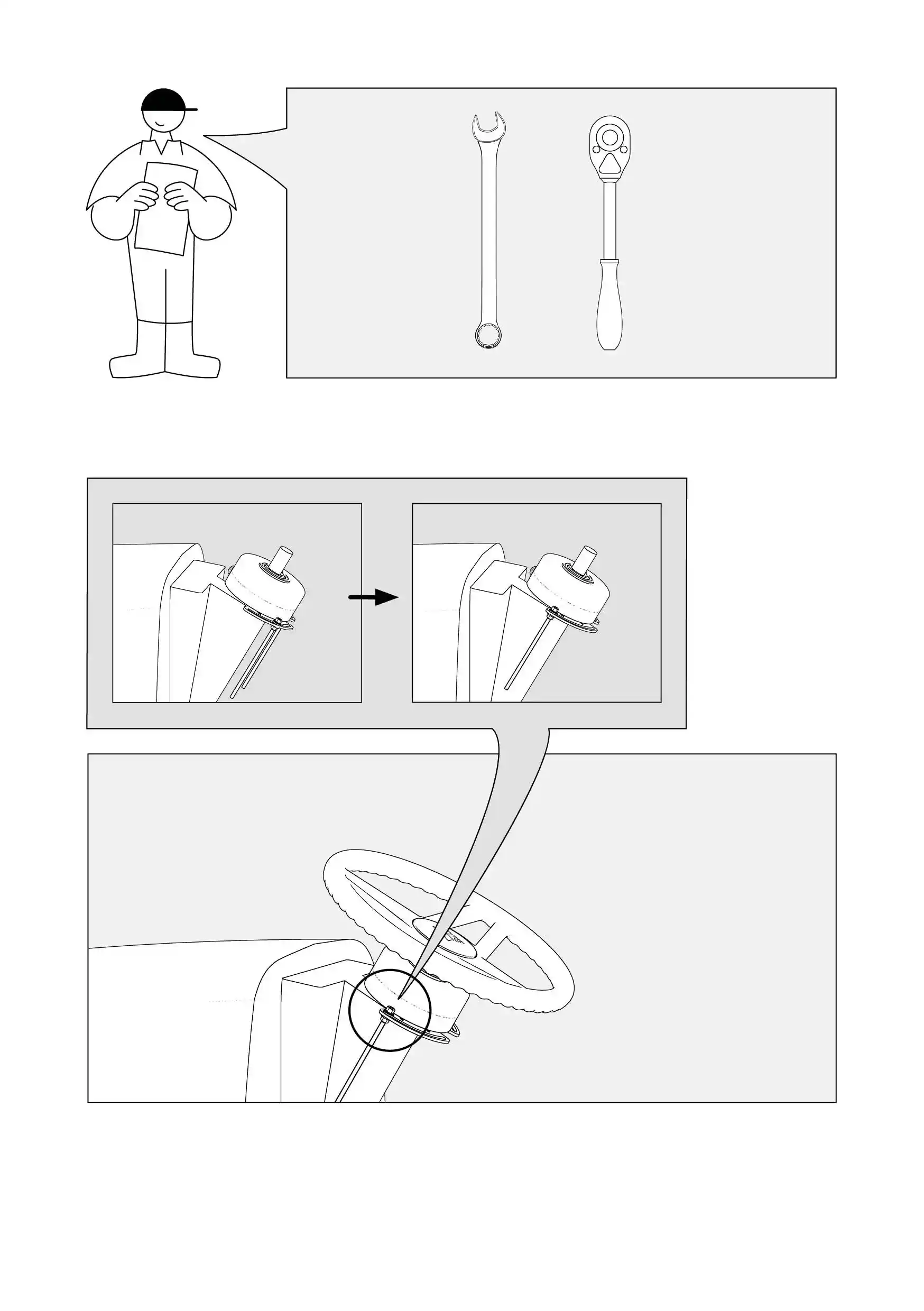

Smontare il volante- i passaggi necessari per smontare il volante attualmente in uso con il veicolo.

Controllare la compatibilità dell'adattatore per l'albero dello sterzo.

verificare se l'adattatore fornito sia adatto alle dimensioni dell'albero dello sterzo.

Montare il motore e l'adattatore

istruzioni su come fissare l'adattatore al motore in modo che possa essere installato in sicurezza sull'albero dello sterzo. Vengono fornite informazioni su come montarlo sia sulla parte superiore che su quella inferiore del motore.

Utilizzare frena-filetti per evitare allentamenti dei bulloni a causa di sbalzi termici e vibrazioni eccessive.

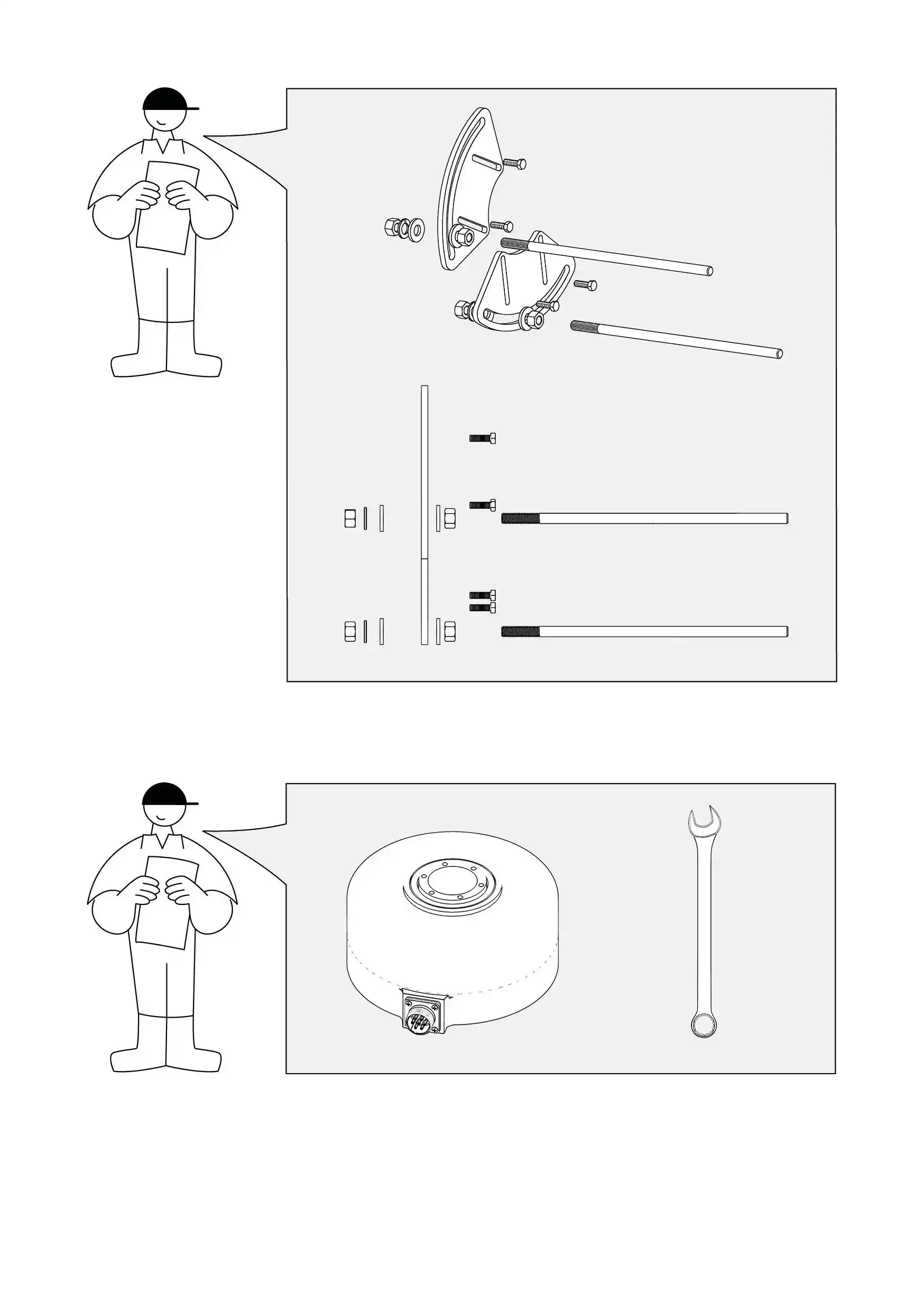

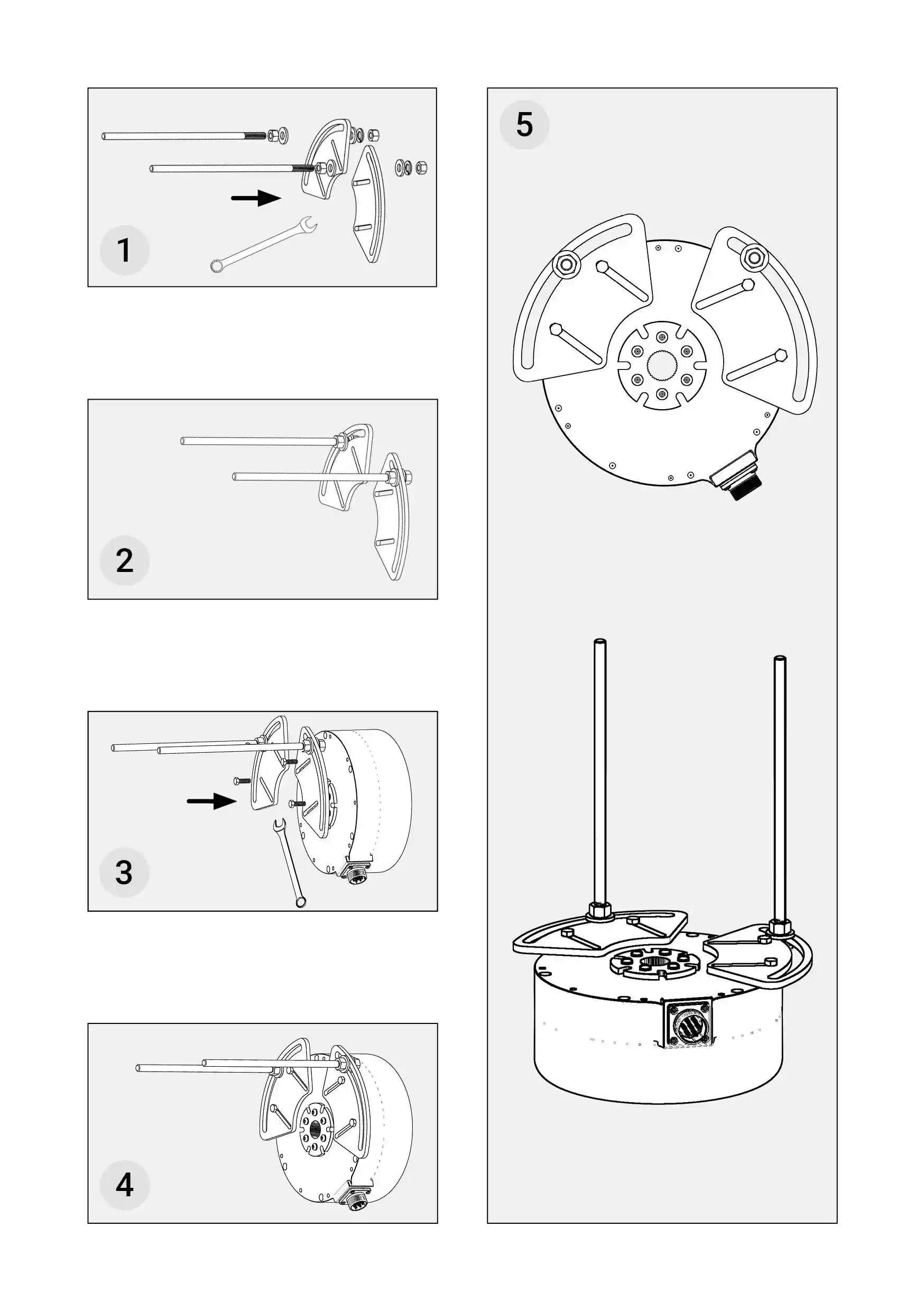

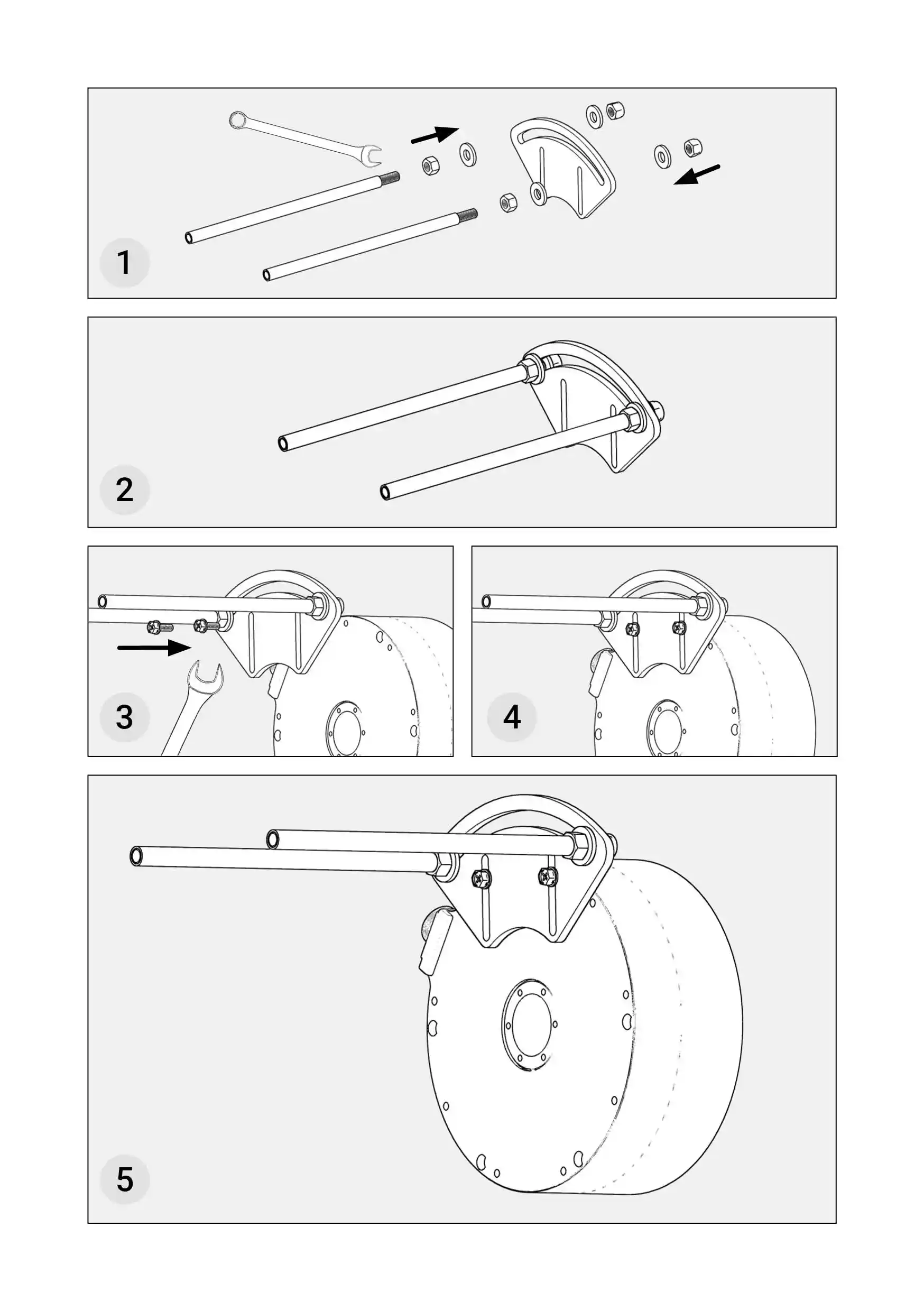

Assemblaggio del motore e della staffa antirotazione - viene fornito il materiale per la configurazione di tre possibili staffe antirotazione. Le istruzioni illustrano i passaggi necessari per fissare al meglio la staffa antirotazione al motore in ognuna delle configurazioni. Prima di completare la procedura, verificare quale opzione di staffa risulti la più idonea.

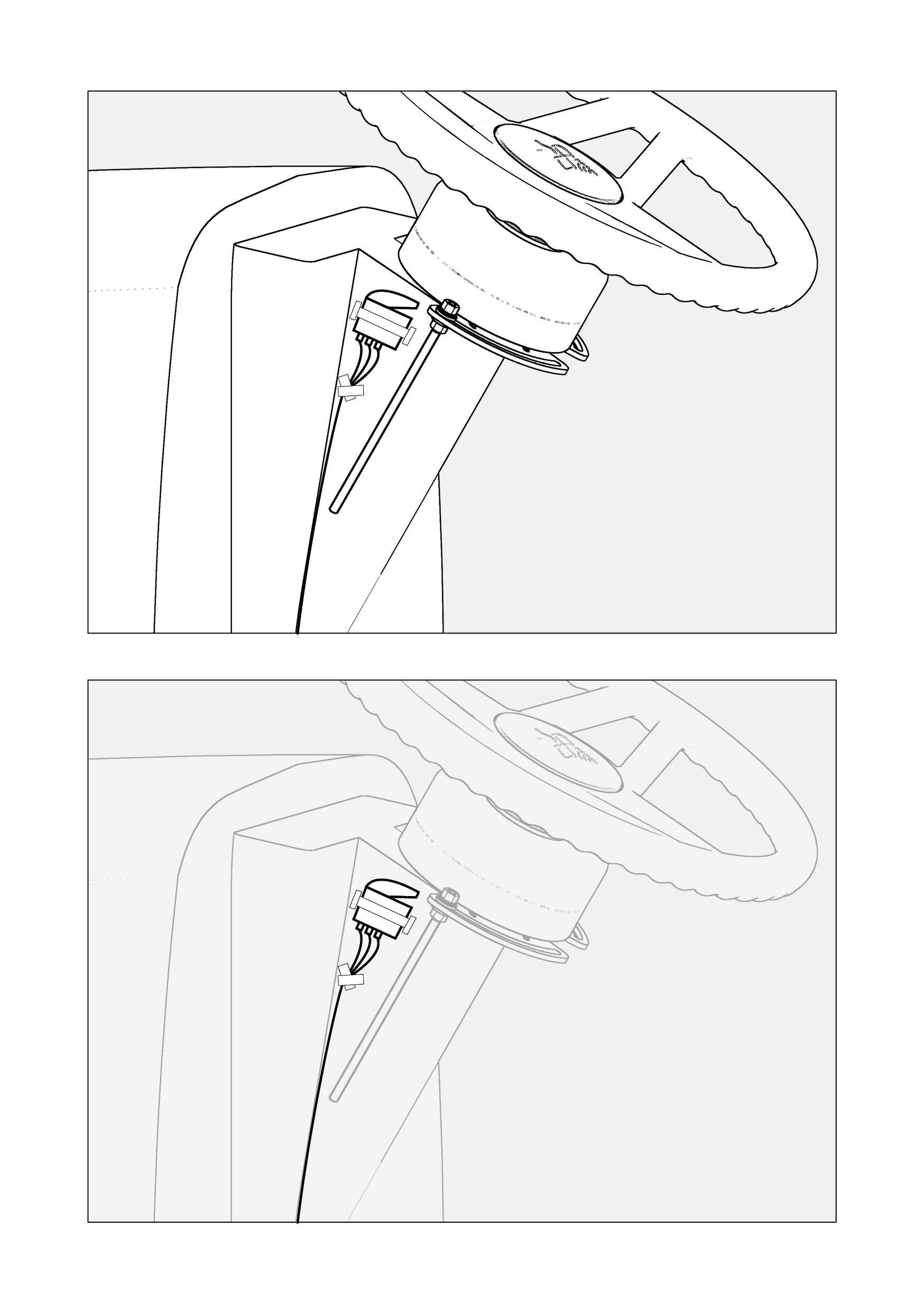

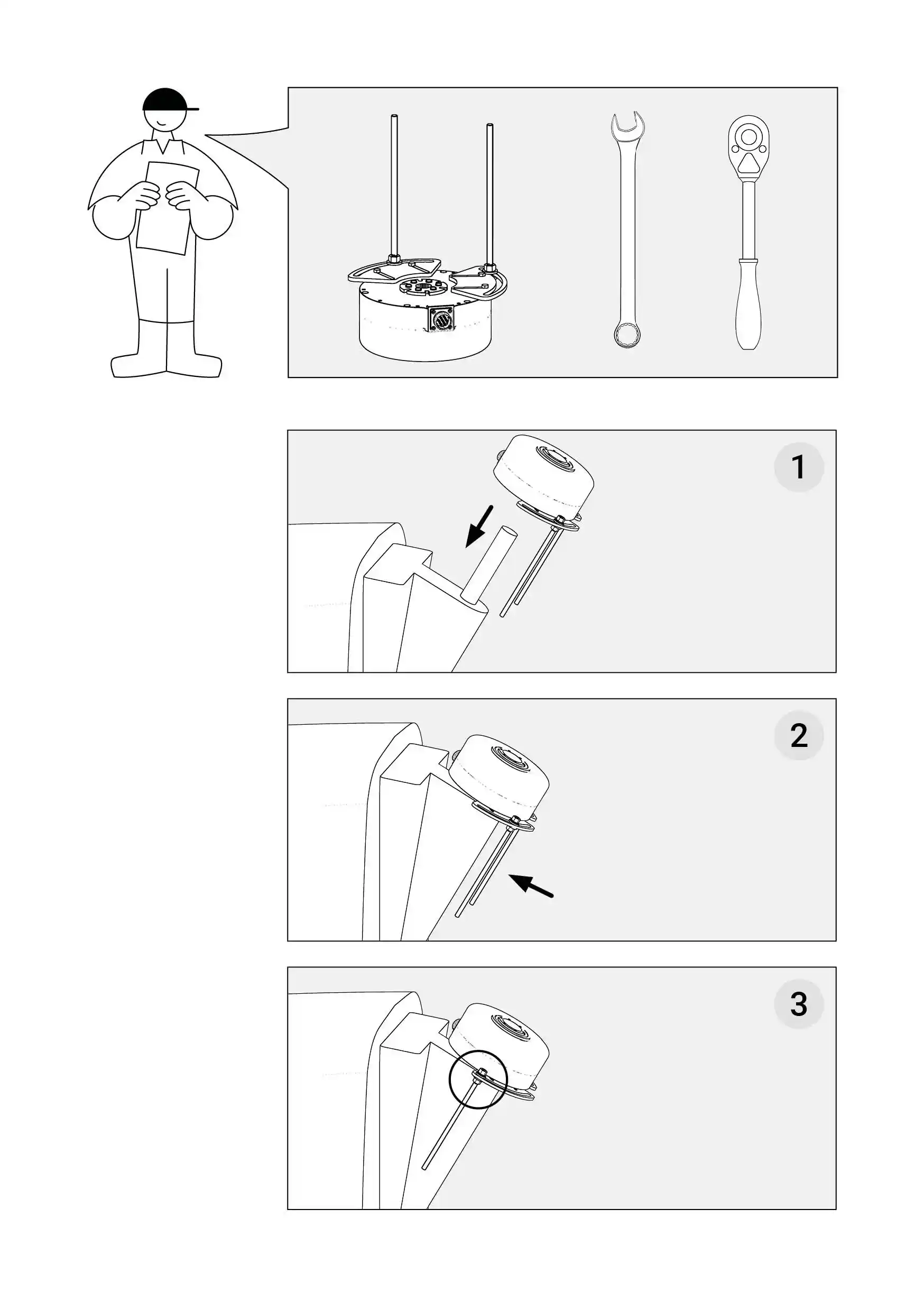

Montare il motore sull'albero di sterzo

Il motore è una parte fondamentale della guida automatica,

le istruzioni vi mostreranno come fissarlo adeguatamente e in sicurezza al piantone dello sterzo.

Montare la chiusura dello sterzo  - questo passo fornisce le istruzioni per completare il volante sostitutivo con un tappo personalizzato FieldBee.

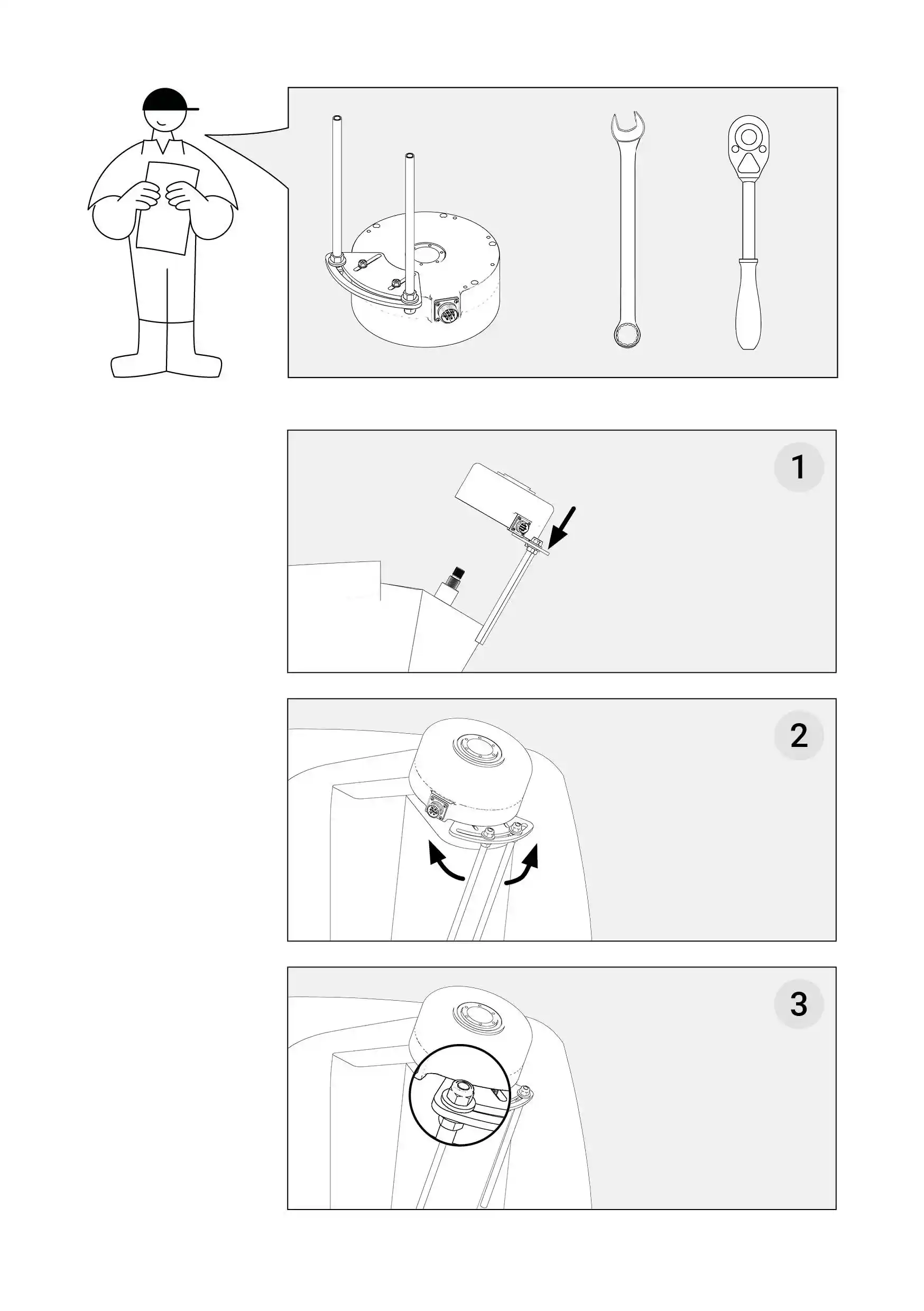

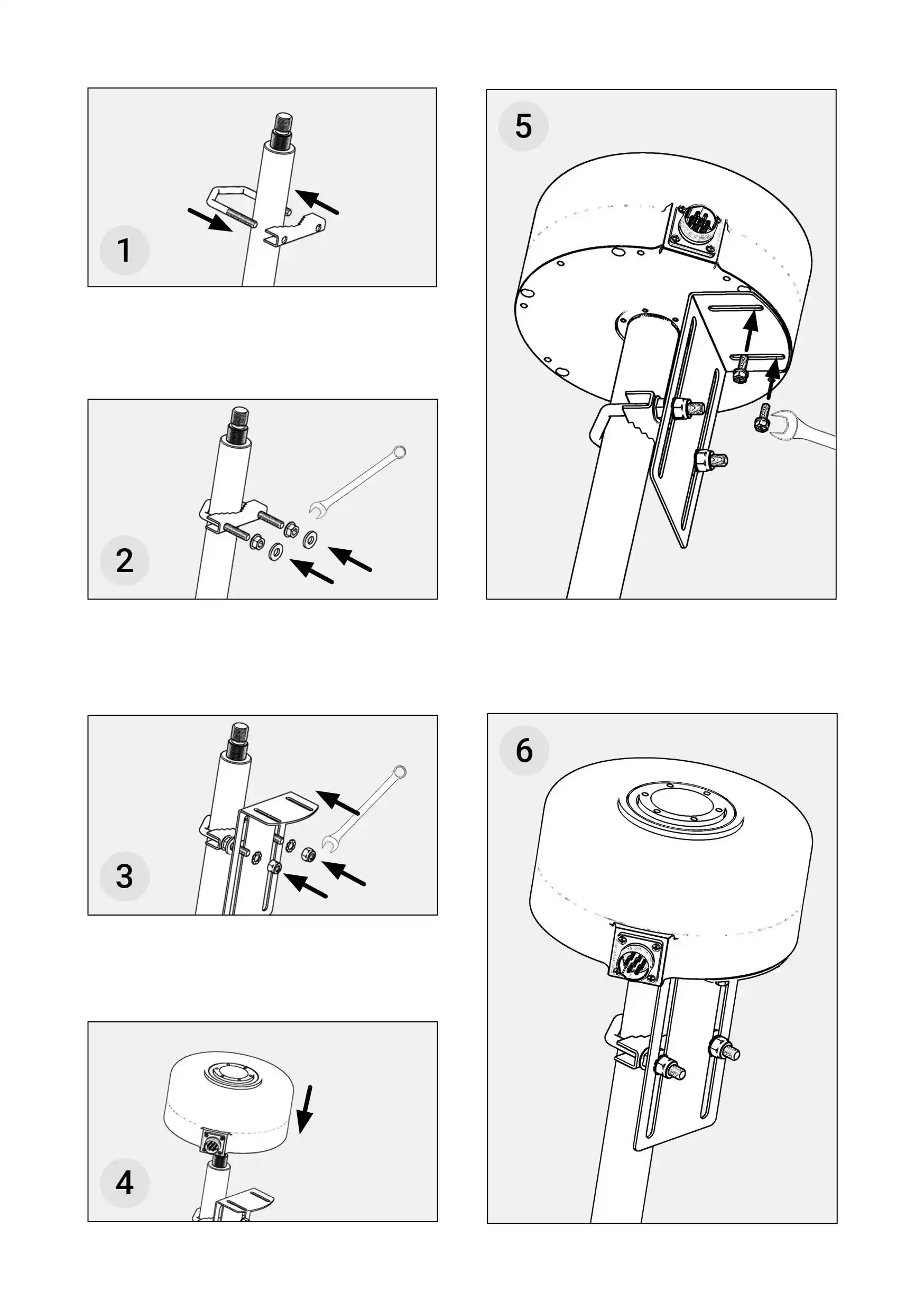

Fissare la staffa anti-rotazione

Quando si assembla il motore con la staffa anti-rotazione, l'apparecchiatura va lasciata in uno stato allentato. Una volta montata sull'albero dello sterzo, è necessario stingerlo  saldamente al cruscotto dello sterzo.

Scegliere la miglior posizione per il controller di sterzo

Vi verrà suggerito il modo più adatto per individuare la posizione migliore per il controller di guida.

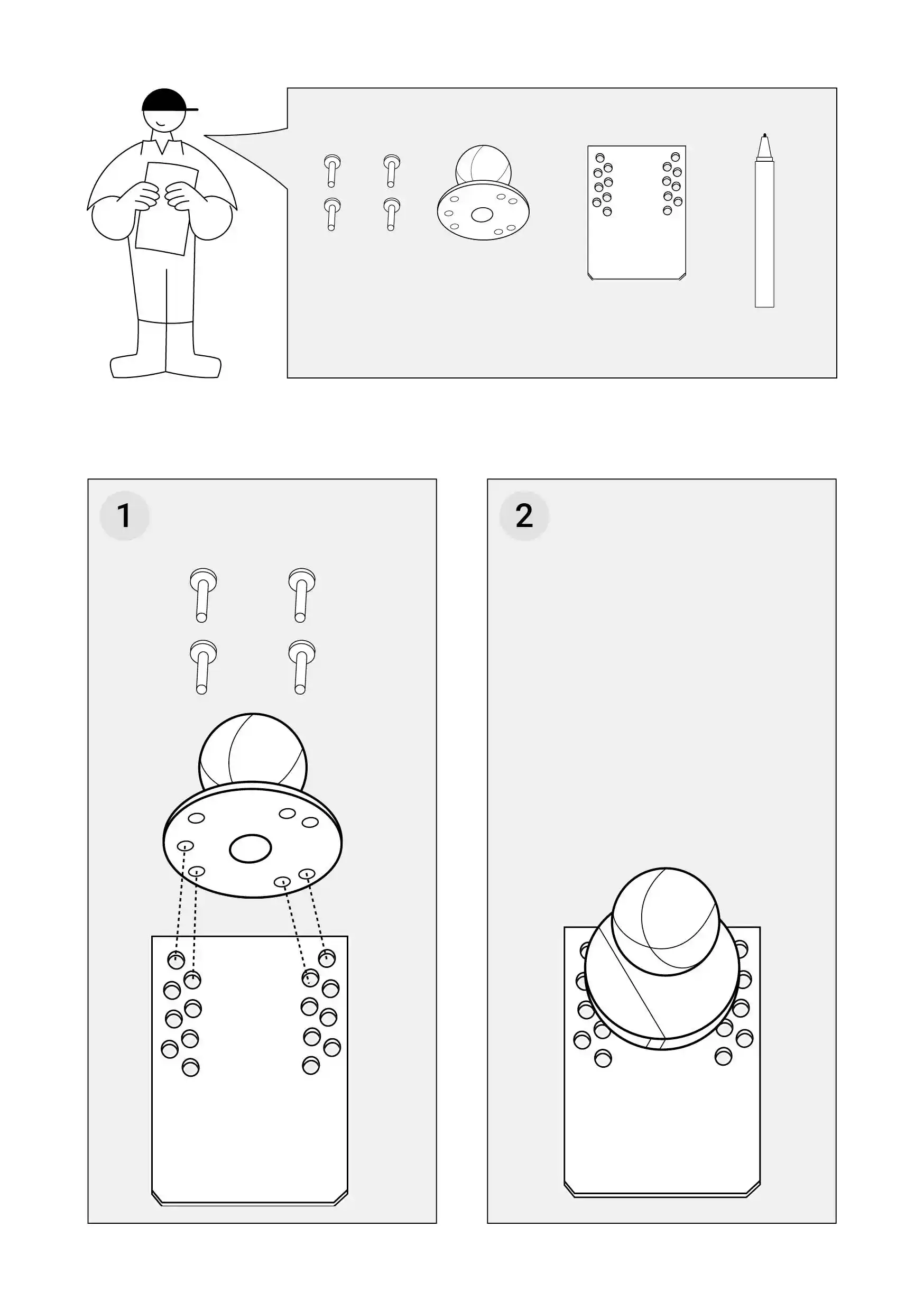

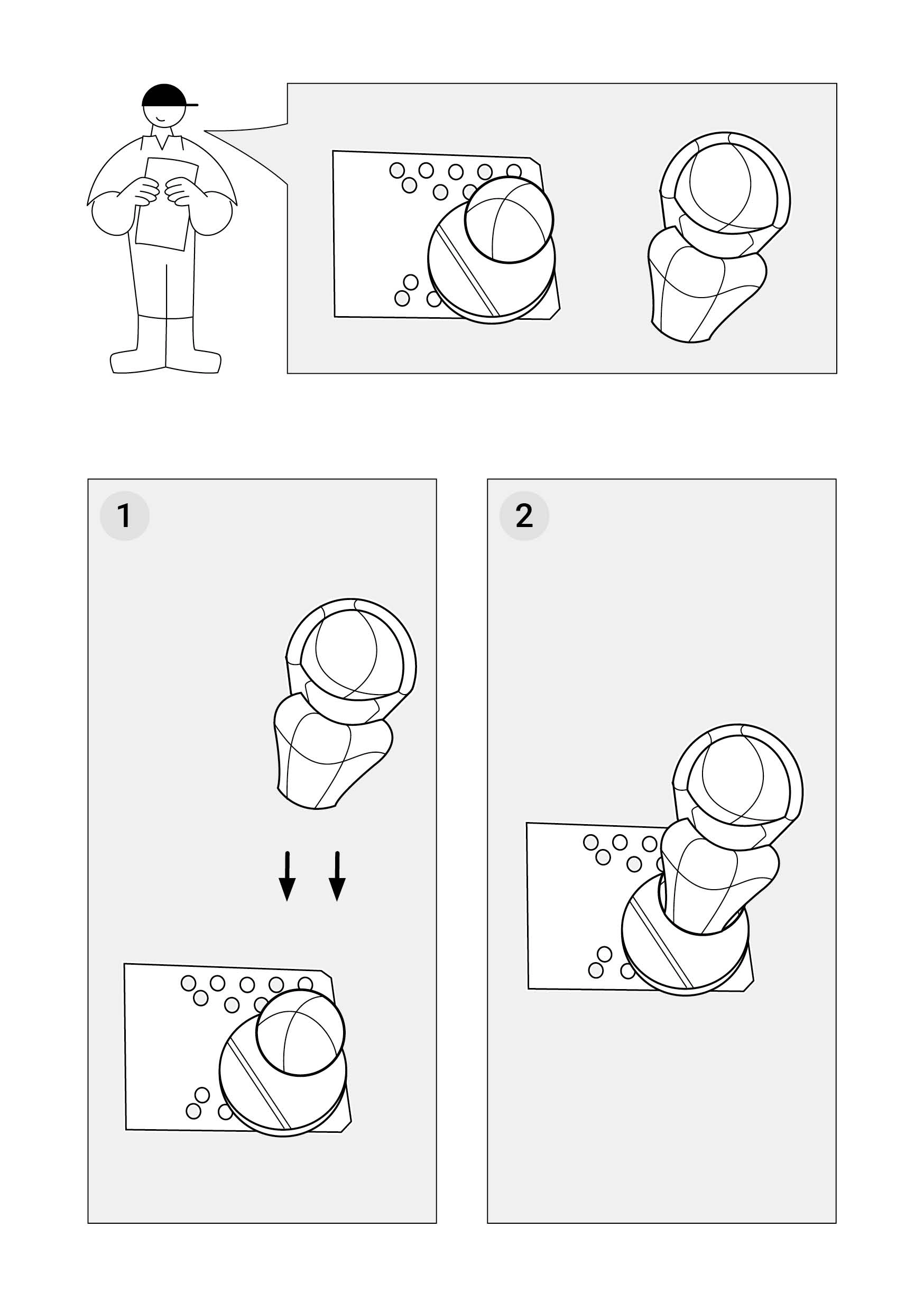

Installare la piastra di plastica

Questa fase illustra come montare la piastra di plastica che funge da base per il controller dello sterzo. Nel presente manuale sono riportate le istruzioni per il montaggio sul tetto e sul cofano del veicolo.

Montare il controller e collegarlo al cablaggio principale.

Vengono fornite le istruzioni per il collegamento dell'apparecchiatura. Contiene informazioni sui cavi, le connessioni delle parti dell'apparecchiatura. Sono presenti istruzioni per il collegamento di tutte le apparecchiature a un'alimentazione elettrica sicura per tutte le sue parti.

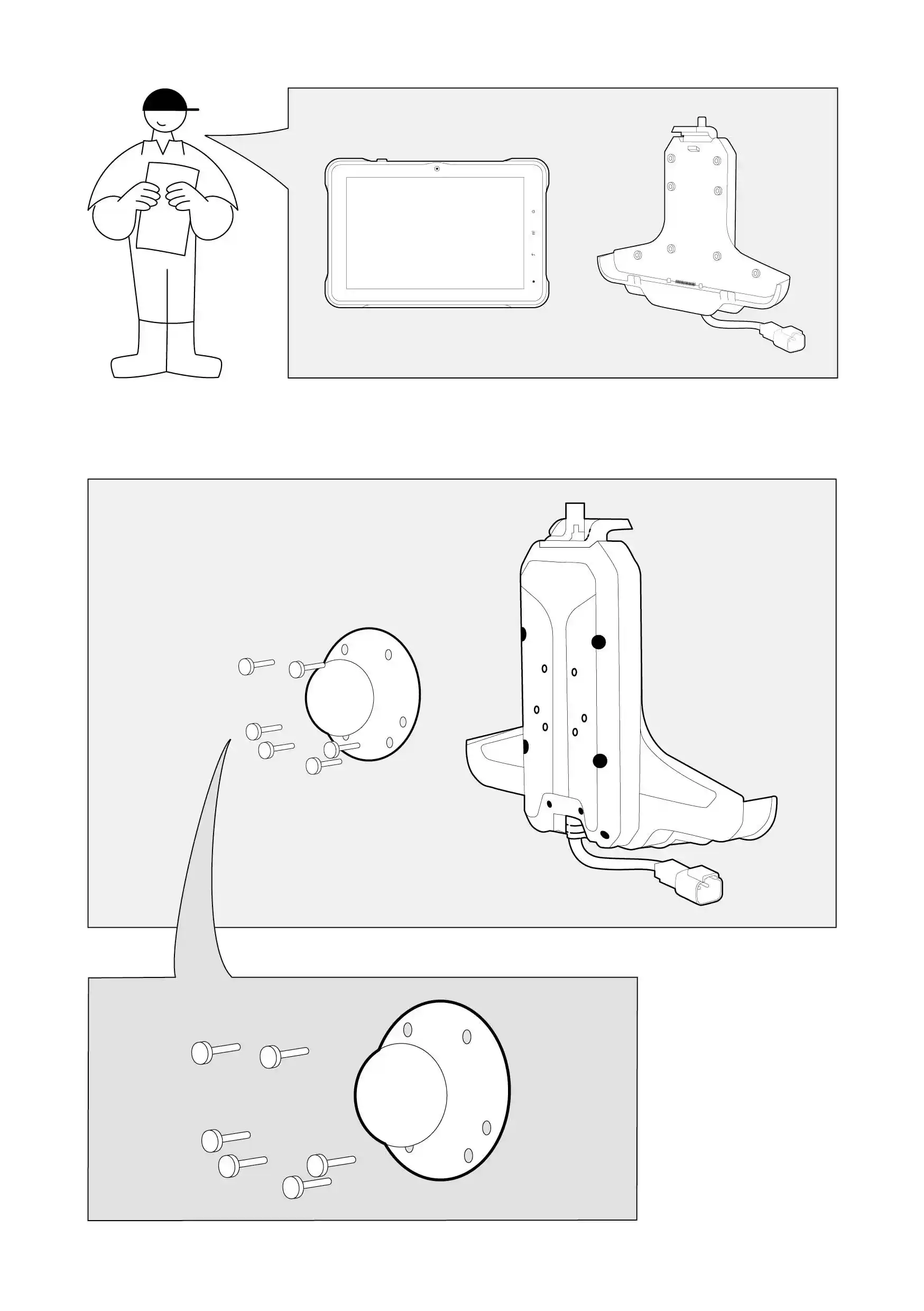

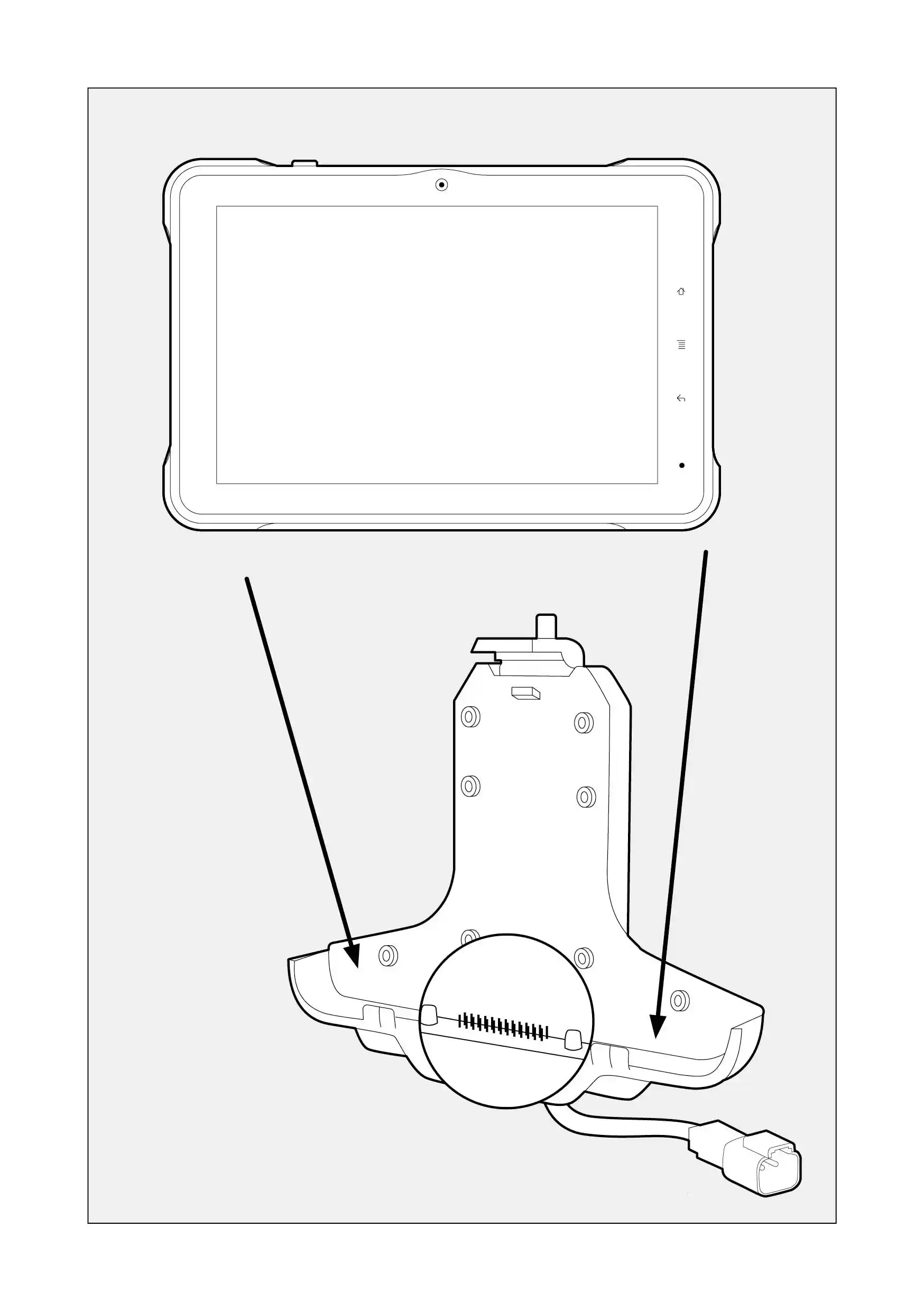

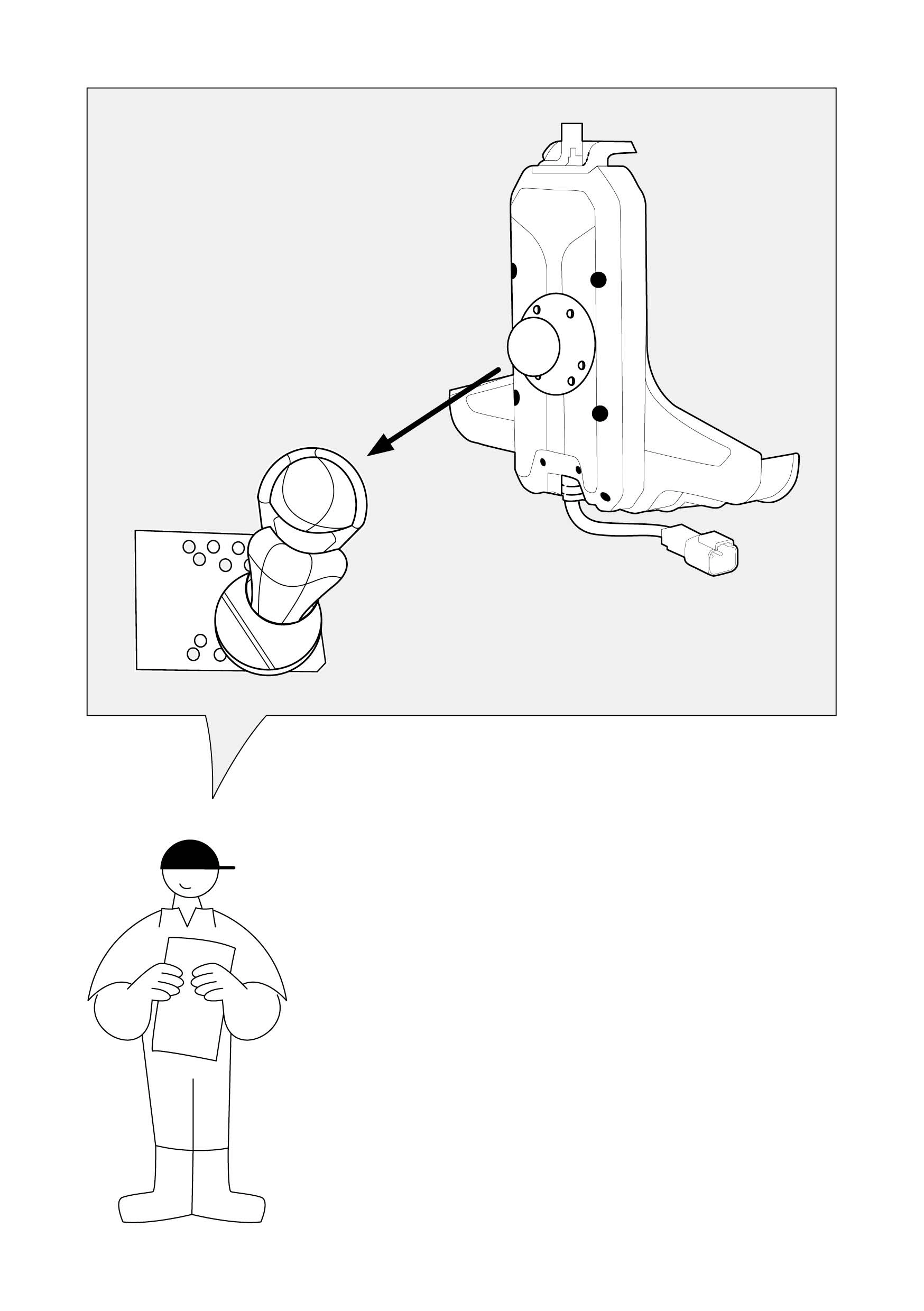

Montare il supporto per tablet

In questa sezione sono disponibili le istruzioni per assemblare le parti del supporto per tablet nella cabina e fissarlo nel punto in cui è comodo utilizzare il tablet.

Collegare la tablet con il cablaggio principale

Il passo contiene le istruzioni per collegare in modo sicuro la tablet al cablaggio principale.

Misurare il veicolo

L'ultima fase descrive come effettuare le misurazioni dell'interasse, dell'asse posteriore, dell'altezza del controller dello sterzo e degli offset, in modo da poterle inserire nell'applicazione di navigazione FieldBee.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Specifiche

• Tensione di alimentazione CC +7V~32VDC
• Corrente continua 10A,
• corrente di picco massima 20A
• Coppia nominale 7 N*m
• Coppia massima 15 N*m
• Velocità nominale 80rpm - 100rpm (regolabile)
• Segnale di controllo: RS232, CAN2.0
• Modalità di lavoro: modalità velocità, modalità posizione.

Alimentazione

• Tensione nominale di lavoro: 12 V CC (impostazione di fabbrica 12 V CC, se si necessita di 24 V CC, è necessario modificare la configurazione del motore).
• Livello permesso di alimentazione: 7--32VDC
• Deve poter fornire una capacità di sovraccarico di corrente istantanea pari a 2 volte la corrente nominale.

Condizioni di lavoro

• Temperatura di esercizio: -25~55°C (in base alla temperatura ambiente);
• Temperatura di stoccaggio: -35~65°C (in base alla temperatura ambientale);
• Umidità: 5%--90%RH, condensa (25°C)
• Livello di protezione: IP55.
• Prestazioni di isolamento: ingresso dal telaio DC600V, corrente di dispersione 0,07mA

• La resistenza di isolamento è pari o superiore a 20 MΩ.
• Requisiti a tre prove: soddisfano i requisiti di tre difese (polvere, umidità, nebbia salina).
• Requisiti di vibrazione: Frequenza 5Hz ~ 25Hz, ampiezza 3mm, 0,09g.
• Frequenza 25Hz~200Hz, ampiezza 1,47 mm, 116 g.
• Le direzioni orizzontale, verticale e longitudinale sono di 30 minuti in ciascuna direzione.
• Metodo di raffreddamento: raffreddamento naturale

Funzione principale - Indicatori tecnici

• Controllo: RS232, CAN
• Indicatore LED di errore
• Può essere controllato tramite rete CAN bus
• Fornisce il controllo della velocità del motore e la lettura dei dati tramite RS232
• Monitoraggio della temperatura interna dell'azionamento
• Protezione da sovracorrente e sovraccarico
• Protezione da sovratensione e sottotensione
• Protezione dalla temperatura
• Protezione del rotore bloccato e della velocità eccessiva
• Protezione da cortocircuito del motore

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Elementi necessari:

L'adattatore del piantone dello sterzo

Il motore

Una chiave esagonale di misura 4mm

6 viti esagonali

6 rondelle di sicurezza a molla

Come si monta?

Opzione 1: albero dello sterzo corto -sulla parte inferiore del motore

1. Posizionare il motore su una superficie piana.

2. Girare il motore e posizionarlo sulla testa.

3. La parte inferiore del motore è caratterizzata da 6 viti esagonali situate vicino al bordo.

4. Inserire la parte stretta dell'adattatore per ruote nel foro al centro del motore.

5.  Assicurarsi che i fori delle viti dell'adattatore siano posizionati direttamente sui fori delle viti del motore.

6. Posizionare le rondelle di sicurezza sulle filettature delle viti.

7.  Inserire le viti nei fori.

8. Applicare frena-filetti (medio) per evitare eventuali allentamenti.

9.  Avvitare saldamente le viti con la chiave esagonale.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come si monta?

Opzione 2:  albero dello sterzo lungo - parte superiore del motore

1. Posizionare il motore su una superficie piana.

2. Inserire l'anello nel foro centrale del motore.

3. Assicurarsi che i fori delle viti dell'anello siano posizionati direttamente sui fori delle viti del motore.

4. Inserire la parte stretta dell'adattatore della ruota nel foro centrale del motore.

5. Assicurarsi che i fori delle viti dell'adattatore siano posizionati direttamente sui fori delle viti del motore.

6. Posizionare le rondelle di sicurezza sulle filettature delle viti.

7. Inserire le viti nei fori.

8. Applicare frena-filetti (medio) per evitare eventuali allentamenti.


9.  Avvitare saldamente le viti con la chiave esagonale.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Avete ricevuto le tre possibili staffe anti-rotazione da usare a seconda delle specifiche del vostro albero dello sterzo. Guardate le illustrazioni e confermate quale opzione è la migliore nella vostra configurazione. Per accedere alle istruzioni relative a ciascuna opzione, consultare le pagine seguenti:

• Staffa anti-rotazione -01

• Staffa anti-rotazione -02

• Staffa anti-rotazione -03

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione -01

Nella confezione:

• 1 morsetto per tubi
• 1 angolare di metallo a forma di L
• 2 dadi esagonali M8 (per chiave da 13mm)
• 2 rondelle piane
• 2 rondelle dentate
• 2 dadi esagonali con bordi allargati
• 2 viti M5 con rondelle piane e rondelle elastiche (per chiave da 8 mm)
• Tubo metallico a forma di C con filettatura
• Stabilizzatore metallico
• Il Motore

Strumenti necessari

• Chiave aperta misura 13 mm
• Chiave aperta misura 8 mm

Informazioni
Nel caso della staffa antirotazione -01 le fasi di assemblaggio dell'attrezzatura e di montaggio all'albero dello sterzo sono state trattate insieme.

Staffa anti-rotazione-01

Come si monta?

1. Prendere il tubo metallico a forma di C filettato e spingerlo sull'asta dello sterzo circa 5 centimetri sotto l'estremità dell'albero dello sterzo.

2. Posizionare lo stabilizzatore metallico sulle due estremità del tubo metallico a C filettato.

3. Posizionare i 2 dadi esagonali con bordi allargati sulle due estremità del tubo metallico a C filettato.
4. Posizionare le 2 rondelle lisce con i bordi allargati sulle due estremità del tubo metallico a C filettato.
5. Posizionare l'angolare metallico a L sul tubo metallico a C filettato in modo che l'estremità più lunga sia in posizione verticale.
6. Posizionare le 2 rondelle dentate sulle due estremità del tubo metallico a C filettato.
7. Posizionare i 2 dadi esagonali M8 sulle due estremità del tubo metallico a C filettato.
8. Utilizzare la chiave aperta di misura 13 mm per serrare i dadi esagonali all'angolare metallico a L.

9. Posizionare il motore sull'albero dello sterzo.
10. Spostare l'angolare metallico a L verso l'alto in modo che tocchi la parte inferiore del motore.
11. Spostare il motore in modo che i fori per le viti siano direttamente in linea con i canali dell'angolare metallico a L.
12. Inserire le 2 viti M5 con rondelle piane e rondelle di sicurezza nei fori sul fondo del motore.
13. Utilizzare la chiave aperta misura 8 mm per avvitare saldamente le viti.

Strumenti necessari

• Chiave aperta misura 17 mm
• Chiave aperta misura 13 mm
• Chiave aperta misura 8 mm

Staffa anti-rotazione -02

Nella confezione:

• 1 piastra metallica
• 2 perni metallici
• 4 dadi esagonali
• 4 rondelle piane
• 2 rondelle elastiche
• 2 viti

Strumenti necessari

• Chiave aperta misura 17 mm
• Chiave aperta misura 13 mm
• Chiave aperta misura 8 mm
• Cacciavite a croce

Staffa anti-rotazione -02

Come si monta?

1. Posizionare il motore su una superficie piana.

2. Girare il motore e appoggiarlo sulla parte superiore.

3. Il fondo del motore è riconoscibile da 6 viti esagonali situate vicino al bordo.

4. Posizionare la piastra metallica sul fondo del motore, assicurandosi che sia posizionata di vicino al connettore.

5. Assicurarsi che i canali della piastra metallica siano direttamente in linea con i fori delle viti.

6. Inserire 2 viti esagonali nei fori direttamente in linea con i canali della piastra metallica.


7. Utilizzare la chiave aperta misura 8 mm per avvitare saldamente le 2 viti esagonali.
8. Applicare le 4 rondelle lisce sui 4 dadi esagonali.
9. Mettere le 2 rondelle di sicurezza su 2 dei 4 dadi esagonali.
10. Mettere il dado esagonale con la rondella liscia sul perno metallico dal lato senza filettatura.
11. Assicurarsi di inserire prima la rondella liscia e poi il dado esagonale.
12. Spingere la vite sulla filettatura e avvitarla con 3-4 giri.
13. Prendere il perno metallico e inserire l'estremità con la filettatura nel canale rotondo sul bordo della piastra metallica e spostarlo all'estremità del canale.
14. Prendere un dado esagonale con una rondella liscia e una rondella di bloccaggio della molla e metterlo sul perno metallico all'estremità filettata.
15. Assicurarsi di inserire prima la rondella di sicurezza, poi la rondella liscia e infine il dado esagonale.
16. Utilizzare la chiave aperta misura 13 mm per avvitare saldamente il dado esagonale alla piastra metallica.
17. Ripetere le operazioni sopra descritte per l'altro perno metallico che deve essere collocato sul lato opposto del canale sul bordo della piastra metallica.

Staffa anti-rotazione -02

Montare il motore sull'albero dello sterzo

---

Strumenti necessari:

Chiave aperta (la dimensione dipende dalla larghezza dell'albero dello sterzo).

Come si monta?

1. Posizionare il motore sull'albero dello sterzo in modo che i perni anti-rotazione siano rivolti verso la sede.
2. Spingere con forza il motore per assicurarsi che sia ben posizionato sull'albero dello sterzo.
3. Avvitare con le mani il dado 2-3 giri sulla parte superiore dell'albero dello sterzo.
4. Utilizzare la chiave aperta per serrare saldamente il dado all'albero dello sterzo.

Suggerimenti

• È possibile tagliare la lunghezza eccessiva del perno per un uso più confortevole.

Staffa anti-rotazione -02

Fissare la staffa anti-rotazione -02

---

Strumenti necessari

• Chiave aperta misura 13 mm

Come fare?

1. Utilizzare la chiave aperta misura 13 mm per allentare il dado esagonale situato sul perno metallico sopra la piastra metallica.
2. Spingere il perno metallico a un'estremità del canale della piastra metallica in modo che prema saldamente sul cruscotto dello sterzo.
3. Con la chiave aperta misura 13 mm, mentre si preme il perno metallico verso il cruscotto, avvitare saldamente il dado esagonale.
4. Prendere il PowerWheel e scuoterlo con forza per verificare se si muove.
5. Se si riesce a scuotere il PowerWheel, svitare il dado esagonale con una chiave aperta di misura 13 mm  spingere il perno metallico più saldamente verso il cruscotto, quindi riavvitarlo.

Staffa anti-rotazione -03

Assemblare il motore e la staffa anti-rotazione (-03)

---

Nella confezione

• 2 piastre metalliche
• 2 perni metallici
• 4 dadi esagonali
• 4 rondelle piane
• 2 rondelle elastiche
• 4 viti

Strumenti necessari:

• Chiave aperta misura 17 mm
• Chiave aperta misura 13 mm
• Chiave aperta misura 8 mm
• Motore con adattatore sterzo

Staffa anti-rotazione -03

Come montarlo?

1. Posizionare il motore su una superficie piana.

2. Girare il motore e posizionarlo sulla testa.

3. Il fondo del motore è riconoscibile dalle 6 viti esagonali situate vicino al bordo.

4. Posizionare le 2 piastre metalliche sul fondo del motore, assicurandosi che siano posizionate di fronte alla presa di corrente.

5. Assicurarsi che ci sia uno spazio di circa 2 cm tra le piastre metalliche sul bordo del motore.

6. Assicurarsi che i canali di ciascuna piastra metallica siano direttamente in linea con i fori delle viti.

   Inserire 4 viti esagonali nei fori che sono direttamente in linea con i canali di ciascuna piastra metallica.

7. Utilizzare la chiave aperta misura 8 mm per avvitare saldamente le 4 viti esagonali.

8. Applicare le 4 rondelle lisce sui 4 dadi esagonali.

9. Applicare le 2 rondelle di sicurezza su 2 dei 4 dadi esagonali.

10. Mettere il dado esagonale con la rondella liscia sul perno metallico dal lato senza filettatura.

11. Assicurarsi di inserire prima la rondella liscia e poi il dado esagonale.

12. Avvitare a mano con 3-4 giri.

13. Prendere il perno metallico e inserire l'estremità con la filettatura nel canale rotondo sul bordo della piastra metallica e spostarlo all'estremità del canale.
14. Prendere un dado esagonale con una rondella liscia e una rondella di bloccaggio della molla e metterlo sul perno metallico all'estremità con la filettatura.
15. Assicurarsi di inserire prima la rondella elastica, poi la rondella liscia e infine il dado esagonale.
16. Utilizzare la chiave aperta misura 13 per avvitare saldamente il dado esagonale alla piastra metallica.
17. Ripetere i passaggi precedenti per l'altra piastra metallica e l'altro perno metallico.

Staffa anti-rotazione-03

Montare il motore sull'albero dello sterzo

---

Strumenti necessari:

• Chiave aperta (la dimensione dipende dalla larghezza dell'albero dello sterzo).

How to mount it?

1. Posizionare il motore sull'albero dello sterzo in modo che i perni antirotazione siano rivolti verso il sedile.

2. Assicurarsi che il connettore del controller sia rivolta verso il parabrezza.

3. Spingere con forza il motore per assicurarsi che sia ben posizionato sull'albero dello sterzo.

4. Posizionare il dado sulla parte superiore dell'albero dello sterzo e ruotarlo 3-4 volte con le mani.

5. Utilizzare la chiave aperta per avvitare saldamente il dado all'albero dello sterzo.


Suggerimenti

• È possibile tagliare la lunghezza eccessiva del perno per un uso più confortevole.

Staffa anti-rotazione -03

Fissare la staffa anti-rotazione -03

---

Avvertenza.
 È molto importante che il motore sia fissato saldamente al cruscotto.

---

Strumenti necessari:

• Chiave aperta misura 13 mm

Come fare?

1. Utilizzare la chiave aperta misura 13 mmper allentare il dado esagonale situato sul perno metallico sopra la piastra metallica.
2. Spingere il perno metallico a un'estremità del canale della piastra metallica in modo che prema saldamente sul cruscotto.
3. Mentre si preme il perno metallico sul cruscotto dello sterzo, avvitare saldamente il dado esagonale con la chiave aperta misura 13 mm.
4. Ripetere le operazioni sopra descritte per l'altro perno metallico.
5. Scuotere con forza il PowerWheel per verificare se si muove.
6. Se si riesce a scuotere il PowerWheel, svitare il dado esagonale con una chiave aperta misura 13 mm e premere il perno metallico più saldamente sul cruscotto, quindi riavvitarlo.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Avete ricevuto almeno una delle tre possibili staffe anti-rotazione a seconda delle specifiche del vostro albero dello sterzo. Osservate le illustrazioni e confermate quale opzione è stata inclusa nella vostra confezione. Per accedere alle istruzioni relative a ciascuna opzione, consultare le pagine seguenti:

• Staffa Anti-rotazione  -01

• Staffa Anti-rotazione -02

• Staffa Anti-rotazione -03

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione - 01

Assemblare il motore e la staffa anti-rotazione (-01)

---

Nella confezione:

• 1 morsetto per tubi
• 1 angolare a L di metallo
• 2 dadi esagonali M8 (per chiave da 13 mm)
• 2 rondelle piane
• 2 rondelle dentate
• 2 dadi esagonali con bordi allargati
• 2 viti M5 con rondelle piane e rondelle elastiche (per chiave da 8 mm)
• Anello metallico a forma di C filettato
• Stabilizzatore metallico
• Il Motore

Strumenti necessari

• Chiave aperta 13 mm


• Dimensione della chiave aperta 8 mm

Informazioni
Nel caso della staffa anti-rotazione -01 le fasi di assemblaggio dell'attrezzatura e di montaggio all'albero dello sterzo sono state trattate insieme.

Staffa anti-rotazione -01

Come montare?

1. Prendere il tubo metallico a forma di C con una filettatura e spalarlo sull'asta dell'albero dello sterzo circa 5 centimetri sotto l'estremità dell'albero dello sterzo.


2. Posizionare lo stabilizzatore metallico sulle due estremità del tubo metallico a forma di C con una filettatura.


3. Posizionare i 2 dadi esagonali con bordi allargati sulle due estremità del tubo metallico a C con filettatura.
4. Posizionare le 2 rondelle lisce con i bordi allargati sulle due estremità del tubo metallico a C con filettatura.
5. Spalare l'angolo metallico a L sulle due estremità del tubo metallico a C con una filettatura in modo che l'estremità più lunga sia in posizione verticale..

6. Posizionare le 2 rondelle dentate sulle due estremità del tubo metallico a C con filettatura.
7. Posizionare i 2 dadi esagonali M8 sulle due estremità del tubo metallico a C con filettatura. Utilizzare la chiave aperta misura 13 per avvitare saldamente i dadi esagonali all'angolare metallico a L.
8. Posizionare il motore sull'albero dello sterzo.
9. Spostare l'angolo metallico a L verso l'alto in modo che tocchi la parte inferiore del motore.
10. Spostare il motore in modo che i fori per le viti siano direttamente in linea con i canali dell'angolo metallico a L.
11. Inserire le 2 viti M5 con rondelle piane e rondelle di sicurezza nei fori per le viti sul fondo del motore.
12. Utilizzare la chiave aperta misura 8 per avvitare saldamente le viti.

Strumenti necessari

• Chiave aperta misura 17

• Chiave aperta misura 13

• Chiave a penna misura 8

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione - 02

Assemblaggio del motore e della staffa antirotazione (-02)

---

Nella confezione:

• 1 piastra metallica

• 2 perni in metallo

• 4 dadi esagonali

• 4 rondelle lisce

• 2 rondelle per molle

• 2 viti

Strumenti necessari

• Dimensione della chiave 17 mm

• Dimensione della chiave 13 mm

• Dimensione della chiave  8 mm

Staffa anti-rotazione - 02

Come montarlo ?

1. Posizionare il motore su una superficie piana.
2. Ruotare il motore e posizionarlo sulla testa. La parte inferiore del motore è caratterizzata da 6 viti esagonali situate vicino al bordo.

3. Collocare la piastra metallica sul fondo del motore, assicurandosi che sia posizionata di fronte alla presa di corrente.
4. Assicurarsi che i canali della piastra metallica siano direttamente in linea con i fori delle viti.
5. Inserire 2 viti esagonali nei fori delle viti direttamente in linea con i canali della piastra metallica.
6. Utilizzare la chiave aperta misura 8 per avvitare saldamente le 2 viti esagonali.
7. Mettere le 4 rondelle lisce sui 4 dadi esagonali.
8. Mettere le 2 rondelle di sicurezza su 2 dei 4 dadi esagonali.
9. Mettere il dado esagonale con la rondella liscia sul perno metallico dal lato senza filettatura.
10. Assicurarsi di inserire prima la rondella liscia e poi il dado esagonale.
11. Spingere la vite sulla filettatura e avvitarla con 3-4 giri.
12. Prendere il perno metallico e inserire l'estremità con la filettatura nel canale rotondo sul bordo della piastra metallica e spostarlo all'estremità del canale.
13. Prendere un dado esagonale con una rondella liscia e una rondella di bloccaggio della molla e metterlo sul perno metallico all'estremità con la filettatura.
14. Assicurarsi di inserire prima la rondella di bloccaggio della molla, poi la rondella liscia e infine il dado esagonale.
15. Utilizzare la chiave aperta misura 13 per avvitare saldamente il dado esagonale alla piastra metallica.
16. Ripetere le operazioni sopra descritte per l'altro perno metallico che deve essere collocato sul lato opposto del canale sul bordo della piastra metallica.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione -03

Montaggio del motore e della staffa antirotazione (-03)

---

Nella confezione

• 2 piastre metalliche

• 2 perni in metallo

• 4 dadi esagonali

• 4 rondelle lisce

• 2 rondelle di sicurezza a molle

• 4 viti


Articoli richiesti

• Dimensione della chiave 17 mm

• Dimensione della chiave 13 mm

• Dimensione della chiave 8 mm

• Motore con adattatore per ruota

Staffa anti-rotazione -03

Come montarlo?

1. Posizionare il motore su una superficie piana.
2. Ruotare il motore e posizionarlo sulla testa. La parte inferiore del motore è riconoscibile da 6 viti esagonali situate vicino al bordo..

3. Collocare le 2 piastre metalliche sul fondo del motore, assicurandosi che siano posizionate di fronte alla presa di corrente.

4. Assicurarsi che vi sia una fessura di circa 2 cm tra le piastre metalliche sul bordo del motore.
5. Assicurarsi che i canali di ciascuna piastra metallica siano direttamente in linea con i fori delle viti.

6. Inserire 4 viti esagonali negli alloggiamenti delle viti che sono direttamente in linea con i canali di ciascuna piastra metallica.
7. Utilizzare la chiave aperta misura 8 per avvitare saldamente le 4 viti esagonali.
8. Mettere le 4 rondelle lisce sui 4 dadi esagonali.
9. Applicare le 2 rondelle di sicurezza su 2 dei 4 dadi esagonali.
10. Mettere il dado esagonale con la rondella liscia sul perno metallico dal lato senza filettatura.
11. Assicurarsi di inserire prima la rondella liscia e poi il dado esagonale.
12. Spingere la vite sulla filettatura e avvitarla con 3-4 giri.
13. Prendere il perno metallico e inserire l'estremità con la filettatura nel canale rotondo sul bordo della piastra metallica e spostarlo all'estremità del canale.
14. Prendere un dado esagonale con una rondella liscia e una rondella di bloccaggio della molla e metterlo sul perno metallico all'estremità con la filettatura.
15. Assicurarsi di inserire prima la rondella elastica, poi la rondella liscia e infine il dado esagonale.
16. Utilizzare la chiave aperta misura 13 per avvitare saldamente il dado esagonale alla piastra metallica.
17. Ripetere i passaggi precedenti per l'altra piastra metallica e l'altro perno metallico.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione - 02

Montare il motore sull'albero dello sterzo

---

Strumenti necessari:

• Chiave aperta (la dimensione dipende dalla larghezza dell'albero dello sterzo).

Come montarlo?

1. Posizionare il motore sull'albero dello sterzo in modo che i perni anti-rotazione siano rivolti verso il sedile.
2. Spingere con forza il motore per assicurarsi che sia ben posizionato sull'albero dello sterzo.
3. Posizionare il dado sulla parte superiore dell'albero dello sterzo e avvitarlo solo  3-4 giri con le mani.
4. Utilizzare la chiave aperta per stringere saldamente il dado all'albero dello sterzo.

Suggerimenti

• È possibile tagliare la lunghezza eccessiva del perno per un uso più confortevole.

Staffa anti-rotazione -03

Montare il motore sull'albero dello sterzo

---

Strumenti necessari:

• Chiave aperta (la dimensione dipende dalla larghezza dell'albero dello sterzo).

Come montarlo?

1. Posizionare il motore sull'albero dello sterzo in modo che i perni antirotazione siano rivolti verso il sedile.
2. Assicurarsi che la presa di alimentazione del controller sia rivolta verso il parabrezza.
3. Spingere con forza il motore per assicurarsi che sia ben posizionato sull'albero dello sterzo.
4. Posizionare il dado sulla parte superiore dell'albero dello sterzo e avvitarlo solo  3-4 giri con le mani.
5. Utilizzare la chiave aperta per stringere saldamente il dado all'albero dello sterzo.


Suggerimenti

• È possibile tagliare la lunghezza eccessiva del perno per un uso più confortevole.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• Volante FiedlBee
• 4 rondelle lisce

• 4 viti esagonali


Strumenti necessari

• Chiave a brugola

How to mount it?

1. Inserire il volante FieldBee nel foro sulla parte superiore del motore.

2. Assicurarsi che i fori delle viti del volante siano allineati con i fori delle viti sulla parte superiore del motore.

3. Posizionare le 4 rondelle lisce sui bulloni delle 4 viti esagonali.

4. Posizionare le 4 viti esagonali nei fori delle viti al centro del Volante.

5. Utilizzare la chiave esagonale per serrare saldamente le 4 viti esagonali.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• Coperchio del volante


Come montarlo?

1. Inserire il coperchio nella foro del volante .
2. Assicurarsi che le tre prese del coperchio del volante si adattino ai tre perni metallici del volante.
3. Assicurarsi che il coperchio sia ben tenuto fermo dal magnete.

Suggerimenti

• Se l'albero dello sterzo è troppo alto per consentire il montaggio della coperchio, si può provare ad adattare il coperchio del volante originale smontato.

È possibile scorrere orizzontalmente la tabella su mobile.

Staffa anti-rotazione -02

Fissaggio della staffa anti-rotazione -02

---

Strumenti necessari

• Chiave aperta misura 13 mm

Come fare?

1. Utilizzare la chiave da 13 mm per allentare il dado esagonale situato sul perno metallico sopra la piastra metallica.

2. Spingere il perno verso un'estremità del canale della piastra metallica in modo che prema saldamente sul cruscotto dello sterzo.

3. Mentre si preme il perno metallico sul cruscotto dello sterzo, serrare saldamente il dado esagonale con la chiave da 13 mm.

4. Scuotere con forza il volante per verificare se si muove.

5. Se si riesce a scuotere il volante, svitare il dado esagonale e premere più saldamente il perno metallico sul cruscotto, quindi riavvitarlo.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Staffa anti-rotazione -03

Fissare la staffa anti-rotazione -03

---

Attenzione
È molto importante che il motore sia fissato saldamente al cruscotto dello sterzo.

---

Strumenti necessari

• Chiave aperta misura 13 mm

Come fare?

1. Utilizzare la chiave da 13m  per allentare il dado esagonale situato sul perno metallico sopra la piastra metallica.

2. Spingere il perno metallico verso un'estremità del canale della piastra metallica in modo che prema saldamente sul cruscotto dello sterzo.

3. Mentre si preme il perno metallico sul cruscotto dello sterzo, avvitare saldamente il dado esagonale con la chiave da 13 mm.


4.  Ripetere le operazioni sopra descritte per l'altro perno metallico.

5. Scuotere con forza il volante per verificare se si muove.

6. Se si riesce a scuotere il volante, svitare il dado esagonale con una chiave da 13 mm e premere più saldamente il perno metallico sul cruscotto, quindi riavvitarlo.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Precisione e velocità di funzionamento

• Precisione di 2,5 cm con segnale di correzione RTK.
• Velocità minima e massima: 0,8-22 km/h
• Compensazione dell'inclinazione nell'intervallo +/-15 gradi, precisione 1 grado

 Ricevitore GNSS

• GPS L1C/A L2C, GLO L1OF L2OF, GAL E1B/CE5b, BDS B1I B2I, QZSS L1C/A L2C
• RTK 0.01m + 1 ppm CEP
• RTK multibanda con tempi di convergenza rapidi e prestazioni affidabili

Comunicazione

• collegamenti senza fili:
  - LoRa 865/915 MHz

  - WiFi

• 1xISO11898-1 porta compatibile (comunicazione interna)
• RestFul,
• connettore NMEA 0183,
• CANopen

Dimensioni

• Controllore sterzo all-in-one  Ø151mm x 75mm
• Motore del volante Ø171mm x 65mm
• Volante FieldBee Ø400mm x 50mm

Potenza

• Voltaggio alimentazione compatibile  9-32V DC
• Corrente di lavoro fino a  10-15A ( sotto sforzo)
• Coppia di rotazione nominale 7 N*m
• Coppia di rotazione massima 15 N*m
• Velocita rotazione 100 rpm

Conformità ambientale

• Motore del volante – IP-55,
  temperatura di lavoro : -25°C to 55°C
• Controllore all-in-one – IP-67, temperatura di lavoro:-20°C fino a 85°C RoHS, CE, ISO 15003
• Tablet – IP-65, qaundo installta sulla base in dotazione

Compatibilità del veicolo

• Si adatta a veicoli con ruote sterzanti anteriori o posteriori
• Non si adatta a veicoli con cingoli o con 4 ruote sterzanti
• Può essere utilizzato su trattori a cabina aperta a condizione di proteggere il motore volante dalla umidità estrema e dalle infiltrazioni.
• Non lavare con getti diretti a pressione

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Informazioni
Il controller dello sterzo può essere montato in due punti. Può trovarsi sul cofano anteriore del trattore o sul tetto del trattore.

---

Importante!
È fondamentale mantenere una distanza minima di 80 cm tra il centro del controller e il centro dell'asse posteriore quando lo si installa sul tetto.

Attenzione !
Per veicoli particolari con forme diverse dalla forma classica del trattore, contattate il supporto per ricevere le istruzioni specifiche.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Attenzione: È preferibile che la flangia di plastica sia montata in una posizione piana affinché il sistema di navigazione funzioni con un maggiore campo di misura .

Nella confezione:

• Il piatto di plastica

Strumenti necessari

• Nastro biadesivo
• Una bolla di livello
• Liquido o spray sgrassatore
• Un panno

Preparare la flangia plastica

1. Prendere la piastra di plastica e individuare il lato inferiore. La parte superiore è contrassegnata dalla scritta "Front".
2. Posizionare la piastra di plastica su un piano con il lato inferiore rivolto verso l'alto.
3. Spruzzare lo sgrassatore sul fondo del piatto di plastica e strofinarlo finché la superficie non è asciutta.
4. Tagliare 6-8 pezzi di nastro adesivo lunghi due centimetri.
5. Rimuovere le coperture da un lato dei 6-8 pezzi di nastro adesivo.
6. Incollare il nastro con il lato scoperto sui bordi arrotondati della lastra di plastica assicurandosi che lo spazio tra i pezzi di nastro non sia superiore a 2 centimetri.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

È molto importante che il controller di guida sia posizionato al centro tra le ruote anteriori per garantire la precisione della navigazione.

Strumenti necessari

• Metro di misura a nastro
• Pennarello

Come fare?

1. Controllare la larghezza del cofano del trattore tra il centro delle ruote anteriori.
2. Con un pennarello segnare un punto al centro delle ruote anteriori.
3. In questo modo è possibile trovare la posizione più adatta per il all-in-one Controller.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Montare la piastra di plastica sul cofano

1. Spruzzare lo sgrassatore sul cofano nell'area circostante il segno e strofinare fino a quando la superficie è asciutta.
2. Selezionare una livella  che la posizione segnata sul cofano sia la più piana possibile rispetto alla gravità.
3. Se il cofano presenta un rialzo al centro o qualsiasi altra anomalia nella sua planarità, utilizzare il nastro biadesivo per livellare lo spazio.
4. Tagliare pezzi di nastro adesivo lunghi 5-8 centimetri, scoprire un lato del nastro e attaccarlo al cofano.
5. Ripetere le operazioni sopra descritte tutte le volte che è necessario, verificando ogni volta con la livella se la posizione è perfettamente piana.
6. Afferrare il piatto di plastica e girarlo in modo che il lato con il nastro sia rivolto verso il fondo.
7. Provare la piastra di plastica sul cofano, assicurandosi che sia posizionata con il segno del lato anteriore verso la direzione del trattore.
8. Premere saldamente la piastra di plastica sul cofano.
9. Premere leggermente la flangia per assicurarsi  che si attacchi saldamente al cofano.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• Controllore di sterzo

Come fare?

1. Prendere il controller di guida e posizionarlo sopra la piastra di plastica, assicurandosi che la spina di alimentazione sia posizionata sul lato della cabina.
2. Abbassare delicatamente il controller di guida sulla piastra di plastica.
3. Spostare il controller di sterzo verso sinistra finché non si inserisce nella piastra di plastica.
4. Ruotare il controller di sterzo verso destra finché non si avverte una forte resistenza da parte della piastra di plastica.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Importante! È fondamentale mantenere una distanza minima di 80 cm tra il centro del controller e il centro dell'asse posteriore quando lo si installa sul tetto.

---

È molto importante che il controller di guida sia posizionato al centro del tetto del trattore per garantire la precisione della navigazione.

---

Strumenti necessari

• Metro di misura a nastro
• Pennarello

• Una scala

Come fare?

1. Prendete una scala e posizionatela accanto al trattore in modo da poter accedere facilmente al tetto.
2. Controllare la lunghezza del tetto del trattore con un metro a nastro.
3. Con un pennarello segnare un punto al centro della lunghezza del tetto.
4. Controllare la larghezza del tetto del trattore nel punto in cui è stato segnato un punto.
5. Con un pennarello segnare un punto al centro della larghezza del tetto.
6. In questo modo è possibile trovare la posizione più adatta per il Controller.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Importante!
È fondamentale mantenere una distanza minima di 80 cm tra il centro del controller e il centro dell'asse posteriore quando lo si installa sul tetto.

---

Montare la flangia di fissaggio sul tetto

1. Prendete una scala e posizionatela accanto al trattore in modo da poter accedere facilmente al tetto.

2. Spruzzate lo sgrassatore sul tetto nell'area circostante il segno e strofinate finché la superficie non è asciutta.

3. Verificate con una livella se la posizione che avete scelto sul tetto è idealmente piana.

4. Tagliate pezzi di nastro adesivo lunghi 6-8 centimetri, scoprite un lato del nastro e attaccatelo al tetto in modo che la forma del nastro adesivo sia rettangolare.

5. Se il tetto presenta dei rialzi al centro o qualsiasi altra anomalia nella sua planarità, utilizzare il nastro biadesivo per livellare lo spazio.

6. Incollare il nastro biadesivo nei punti in cui è presente un'anomalia di planarità.

7. Ripetere il passaggio precedente tutte le volte che è necessario, verificando ogni volta con la livella se la posizione è perfettamente piana.

8. Prendere la lastra di plastica e girarla in modo che il lato con il nastro sia rivolto verso il basso. Provare la lastra di plastica sul tetto,

9. assicurandosi che l'elemento che spicca dalla forma circolare sia rivolto idealmente verso il retro del trattore.

10.  Premere saldamente la piastra di plastica sul tetto.

11. Premere leggermente la flangia per assicurarsi che aderisca saldamente al tetto.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

• Controllore di sterzo

Come fare?

1. Prendere il controller di guida e posizionarlo sulla flangia in plastica, assicurandosi che la spina di alimentazione sia posizionata sul retro del trattore.

2. Abbassare delicatamente il controller di sterzo sulla piastra di plastica. Spostare il controller di sterzo verso sinistra finché non si inserisce nella piastra di plastica.

3. Ruotare il controller di sterzo verso destra finché non si avverte una forte resistenza dalla piastra di plastica.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Informazioni
Prima di iniziare l'installazione del cablaggio principale, è necessario familiarizzare con lo schema che illustra il collegamento del cablaggio principale.

1. Imbracatura
2. Connettore 10-pin del controller dello sterzo
3. Connettore 7- pin del motore elettrico
4. Connettore della batteria

5. Interruttore di potenza

Nella confezione

• Il cablaggio principale
• L'interruttore di alimentazione
• Il connettore AT06-2S-KIT01
• Caricatore con connettore USB tipo A femmina
• Il connettore AT04-2P-KIT01
• Cavo USB-C

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Cablaggio principale per PowerSteer e router

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Cablaggio principale per kit PowerSteer e tablet

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come effettuare il collegamento?

1. Individuare il cavo con i connettori da inserire nella batteria.

2. I connettori sono riconoscibili da due estremità metalliche piatte e rotonde con un foro al centro.

3. Le spine hanno le estremità del cavo rosse e blu. L'illustrazione (1) presenta i tappi.

4. Con una chiave a bussola, svitare i due dadi delle viti metalliche sulla parte superiore della batteria.

5. Posizionare l'estremità metallica con il terminale nero del cavo sulla vite con il segno meno.

6. Posizionare l'estremità metallica con l'estremità rossa del cavo sulla vite con il segno più.

7. Posizionare i due dadi sulle viti metalliche e avvitarli saldamente con la chiave a bussola.

8. Verificare se è possibile raggiungere la cabina con il cavo e la spina.

9. Se non c'è un modo comodo per far passare il cavo fino alla cabina, si può pensare di praticare un foro attraverso il quale far passare il cavo.


10. Evitare accuratamente di far passare i cavi dove potrebbero essere danneggiati dal calore o dalla pressione contro le lamiere

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Importante
Una volta posizionati, i dispositivi principali e secondari devono sempre trovarsi sulle stesse piastre/posti in plastica sul tetto. L'utente non può cambiare la posizione di questi dispositivi.

Come collegarlo?

1. Collegare il cablaggio principale e il cablaggio supplementare nel caso di un Dual. Prendere un connettore del controller con 10 pin dal cablaggio e collegarlo all'involucro di plastica del cavo estensibile. Controllare lo schema di connessione mostrato in figura (4).
2. Individuare il cavo e la spina da inserire nel controller di guida.
3. Si riconosce per i10 pins: 8 disposte intorno ai bordi e 2 al centro.
4. Verificare che l'etichetta del cavo abbia lo stesso marchio del controller.
5. L'illustrazione (3) presenta il cavo e la spina.
6. Individuare la presa del controller di guida, che deve essere orientata verso la cabina.
7. L'illustrazione (1) presenta la presa del controller di governo.
8. Prendere il cavo con la spina e orientarlo in modo che le 2 prese centrali siano in posizione orizzontale.
9. Inserire la spina nella presa del controller dello sterzo e spingere con forza. Assicurarsi che la spina sia fissata saldamente nella presa.
10. Avvitare il dado verso destra con la mano fino a quando la resistenza è abbastanza forte da impedire un ulteriore avvitamento. Tenere il controller di guida con l'altra mano per garantire che la stazione montata rimanga ferma. Ripetere questa iterazione per il secondo controller.
11. Verificare se è possibile raggiungere la cabina con il cavo e la spina.
12. Se non c'è un modo comodo per far passare il cavo fino alla cabina, si può pensare di praticare un foro attraverso il quale far passare il cavo.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come collegarlo?

1. Individuare il cavo e la spina da inserire nel motore PowerWheel.
2. Si riconosce da un connettore a 90° metallico con 7 pins nella spina: 2 in alto, 3 al centro e 2 in basso.
3. Verificare che l'etichetta del cavo riporti le seguenti informazioni: "M"
4. L'illustrazione (3) presenta il cavo e la spina.
5. Individuare la presa del motore PowerWheel, che deve essere orientata verso il mulino a vento.
6. L'illustrazione (1) presenta la presa del motore PowerSteer.
7. È riconoscibile dalla spina con 7 prese: 2 in alto, 3 al centro e 2 in basso.
8. Prendete il cavo con la spina e orientatelo in modo che 2 pin siano in alto, 3 al centro e 2 in basso.
9. Inserire la spina nella presa del motore PowerWheel e spingere con decisione. Assicurarsi che la spina sia fissata saldamente nella presa.
10. Serrare il dado metallico sul connettore fino a quando non si avverte una forte resistenza.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Se non è collegato dalla scatola, seguire la procedura:

1. Individuare il cavo e le spine da inserire nell'interruttore di alimentazione.
2. L'interruttore di alimentazione è riconoscibile da 3 sottili pin, lunghi circa 3 centimetri, con un piccolo foro al centro. Ogni pin è contrassegnato da un numero.
3. Il cavo è riconoscibile dalle 3 prese piatte trasparenti.
4. L'illustrazione (1) presenta il cavo e la spina. Prendere il cavo con le prese e posizionatele sui pin. Assicurarsi che i numeri sui pin corrispondano a quelli delle etichette.
5. Assicurarsi che le prese siano fissate saldamente sui perni.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Strumenti necessari

• Nastro adesivo

How to do it?

1. Considerare una posizione di montaggio dell'interruttore di alimentazione che consenta di utilizzarlo comodamente durante il funzionamento del trattore.
2. Tagliare un pezzo di nastro adesivo lungo 7-10 cm.
3. Posizionare l'interruttore di alimentazione sul bordo superiore del cruscotto, assicurandosi che il cavo sia appoggiato al cruscotto.
4. Fissare il cavo dell'interruttore di alimentazione al cruscotto con del nastro adesivo.

5. In alternativa, è possibile utilizzare delle fascette per garantire che l'interruttore di alimentazione e il suo cavo sia montato in modo sicuro.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• PowerTablet
• Il connetore  AT06-2S-KIT01

• Il carica batterie con connettore femmina USB Type A
• Il connettore  AT04-2P-KIT01
• USB-C cable

• adattatore USB-C / USB per la Tablet

Come collegarlo?

1. Individuare il cavo e la spina da collegare al Tablet. L'illustrazione presenta i cavi e le spine.

2. Verificare che l'etichetta del cavo riporti le seguenti informazioni: "S" Individuare il connettore AT06-2S-KIT01, riconoscibile da un foro a forma di rettangolo nella parte inferiore e da due cupole circolari nella parte superiore.

3. Individuare il caricatore con il connettore USB tipo A femmina.

4.  Prendere il connettore AT04-2P-KIT01 che si trova all'altra estremità del caricatore con connettore USB tipo A femmina.

5. Inserire il connettore AT04-2P-KIT01 nel connettore AT06-2S-KIT01. Individuare il cavo USB dove da un lato c'è la presa USB e dall'altro una USB-C.

6. Inserire la presa USB nella presa USB del caricatore con il connettore USB tipo A femmina. Individuare il cavo USB-C / USB fornito con il PowerTablet.

7. Inserire l'estremità USB del cavo USB-C / USB nel supporto del tablet. La presa si trova sul lato sinistro della parte rettangolare in plastica che fuoriesce dal fondo del supporto della tavoletta.

8. Inserire l'estremità USB-C del cavo USB nell'estremità USB-C del cavo USB-C / USB.


You can horizontally scroll the table on mobile.

Come collegarlo?

1. Individuare il cavo e la spina da inserire nel router Wi-Fi.

2. Individuare il connettore 430250400MOLEX che verrà inserito su un lato del cablaggio principale e sull'altro lato del router Wi-Fi.

3. Installare il connettore sul cablaggio principale spingendolo con decisione.

4. Individuare la presa del router Wi-Fi. Inserire la spina nella presa del router Wi-Fi e spingerla con decisione.

5. Assicurarsi che la spina sia fissata saldamente nella presa.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Accendere l'alimentazione

1. Dopo aver collegato tutte le parti dell'apparecchiatura al cablaggio principale, è essenziale verificare il flusso di corrente.
2. Accendere l'interruttore di alimentazione.
3. Controllare se il motore della ruota di potenza funziona.
4. Controllare se il PowerTablet funziona. È possibile riconoscerlo dall'icona della batteria nell'angolo superiore destro del display della Power Tablet.
5. Controllare se il controller di sterzo funziona. Il funzionamento è riconoscibile da una piccola luce verde lampeggiante accanto alla spina di alimentazione.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

You can horizontally scroll the table on mobile.

Power Tablet

• CPU - Qualcomm Cortex-A53 64-bit Processore Octa-core a 1.8GHz

• GPU - Adreno 506

• Sistema Operativo - Android 9.0

• RAM - 2 GB LPDD3 (Default) / 4GB (Optional)

• Storage - 16 GB eMMC (Default) / 64 GB (Optional)

• Espansione memoria - fino a Micro SD 128 GB (Optional)

• LCD - 10 pollici HD (1280 x 800), 1000cd/m2

  ad alta luminosità leggibile alla piena luce solare

• Touchscreen - Touchscreen capacitivo multi touch che supporta la modalità guanti e pioggia

• Fotocamera (opzionale) - Anteriore: 5 MP, posteriore: 16 MP con luce LED

• Bluetooth - 4.2 BLE

• WLAN - IEEE 802.11 a/b/g/n/ac. 2.4GHz/5GHz

• Mobile Broadband - LTE, HSPA+, UMTS, EDGE,

  GPRS, GSM (Data and Voice)

• GNSS - GPS/GLONASS

NFC (optional)

• Read / Write Mode: ISO / IEC 14443 A&B up to

  848 kbit/s, FeliCa at 212 & 424 kbit/s

• MIFARE 1K, 4K, NFC Forum type 1, 2, 3, 4, 5 tags, ISO/IEC 15693 All peer-to-peer modes

• Card Emulation Mode (from host): NFC Forum T3T (ISO/IEC 14443 A&B) at 106 kbit/s

Suono

• Altoparlante incorporato 2W, 85 dB

• Microfoni interni

Interfacce

• Type-C, Compatibile con USB 3.0 (Per trasferimento dati, supporto OTG)

• Connettore docking x1 (Pogo pin x24)
• Jack per le cuffie
• Scanner 1D/2D (opzionale) - Tutti i principali codici a barre 1, PDF417, QR code M1/M2/Micro e Data matrix ecc.
• Lettore di impronte digitali (opzionale) - Capacitivo, sensore ad area
• Sensori - Sensori di accelerazione, Sensore di luce ambientale, Giroscopio, Bussola

Power & Battery

• DC8-36V (ISO 7637-compatibile)

• Batteria: ioni di litio da 3,7 V, 8000 mAh (sostituibile)
• Tempo di funzionamento della batteria: circa 4,5 ore (tipico)
• Tempo di ricarica della batteria: circa 4,5 ore

Dimensioni e peso

• Dimensioni fisiche -277 x 185 x 31.6 mm


• Peso - 1357 g (2.99 lb)


Ambiente

• Test di resistenza alla caduta per gravità: 120 cm

• Test di vibrazione: MIL-STD-810G
• Test di resistenza alla polvere: IP6x
• Test di resistenza all'acqua:IPx7
• Temperatura di esercizio: -10℃ ~ 65℃ (14℉ ~ 149℉) / 0℃ ~ 55℃ (32 ℉ ~ 131℉) (charging)
• Temperatura di stoccaggio: -20℃ ~ 70℃ (-4℉ ~ 158℉)

Stazione docking

• USB2.0 (Type-A) - x1

• RS232 - x2
• Docking Station Status - x1
• ACC - x 1
• Power - x1
• Canbus
• CAN 2.0b (optional)
• J1939 (optional)
• OBD-II (optional)
• GPIO (Positive Trigger input)
•  Input x2, Output x2 (Default)
• GPIO x6 (optional)
• Analog Inputs - 3x (optional)
• 1-wire (optional)
• RJ45 (optional)
• RS485 (optional)
• RS422 (optional)
• Video in (optional)


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Fissare la sfera di supporto a una piastra metallica.

Nella confezione

• La sfera di supporto
• 4 viti a croce

Strumenti necessari

• Un angolare metallico
• Viti (per fissare l'angolo di ferro)
• Un cacciavite a croce
• Un pennarello

Come si monta?

1. Valutare attentamente la posizione in cui montare il supporto della tavoletta.

2.  È necessario collocarlo in una posizione che ne faciliti l'uso durante il funzionamento del trattore.

3.  Individuare un angolare da fissare nella cabina in modo da poterlo raggiungere facilmente dal sedile.

4. Considerate la possibilità di praticare un foro e di avvitare il ferro angolare alla cabina, come mostrato nell'illustrazione (1).

5. Se l'angolare non ha fori per le viti, è necessario praticarli.

6. Posizionare la sfera di supporto sull'angolo di ferro.

7. Fare un segno all'interno dei fori per le viti della sfera di supporto, in modo da sapere dove praticare i fori.

8. Quando si eseguono i fori, posizionare almeno 2 viti sui lati opposti della sfera di supporto e utilizzare il cacciavite per fissarle saldamente all'angolare.



Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

È possibile scorrere orizzontalmente la tabella su mobile.

In the package

• Tablet handle

How to do it?

1. Ruotare il volantino più volte verso sinistra per allentare la pressione della maniglia.
2. Spingere un lato del manico sulla sfera del manico fino a farlo scattare sulla sfera.

3. Ruotare più volte il volantino verso destra per verificare che la maniglia sia fissata saldamente alla sfera.

4. Ruotare l'impugnatura a destra e a sinistra per verificare se il movimento è possibile.

5. Se non è possibile spostare la maniglia a destra o a sinistra, significa che la maniglia è fissata troppo saldamente.

6.  Ruotare il volantino dell'impugnatura verso sinistra per allentare leggermente la presa.

7.  Assicurarsi che la maniglia non sia troppo allentata, in quanto ciò potrebbe causare la rottura dell'attrezzatura durante il funzionamento del trattore e danneggiare la tavoletta.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• Supporto per tavoletta

• Sfera per impugnatura

• 4 viti da macchina

• 4 dadi nylock

Articoli richiesti

• Chiave a bussola

How to do it?

1. Posizionare il supporto della tavoletta su una superficie piana con il retro rivolto verso l'alto.

2.  Il retro è riconoscibile dai 4 fori per le viti situati nella parte centrale del supporto.

3. Posizionare la sfera dell'impugnatura sul retro del supporto per tablet nello spazio in cui si trovano i fori per le viti.

4. Assicurarsi che i fori delle viti della sfera dell'impugnatura siano direttamente in linea con i fori delle viti del supporto della tavoletta.

5. Inserire le 4 viti da macchina nei fori per le viti. Posizionare delicatamente la tavoletta in verticale e inserire i dadi di bloccaggio sulle viti.

6. Utilizzare la chiave a bussola per avvitare saldamente le viti.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Nella confezione

• Impugnatura per tablet
• Supporto per PowerTablet

Come fare?

1. Ruotare il volantino più giri verso sinistra per allentare la pressione dell'impugnatura.

2. Prendere il supporto della tavoletta e spingere la sfera dell'impugnatura sul retro del supporto nella presa libera dell'impugnatura, finché la sfera non scatta nella presa.

3. Ruotare il volantino più volte verso destra per assicurarsi che la maniglia sia fissata saldamente alla sfera

4.  Se non si riesce a spostare il supporto a destra o a sinistra, significa che l'impugnatura è fissata troppo saldamente.

5. Ruotare il volantino dell'impugnatura verso sinistra per allentare leggermente la pressione.

6. Assicurarsi che l'impugnatura non sia troppo allentata, poiché ciò potrebbe causare la rottura dell'apparecchiatura durante il funzionamento del trattore e danneggiare la tavoletta.


Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Affinché la tavoletta inizi a funzionare correttamente, è necessario inserire una scheda SIM con una connessione attiva a Internet. Si tratta di una scheda nano SIM.

How to do it?

1. Girare il PowerTablet per accedere facilmente al retro.

2. Individuare il selettore nell'angolo in alto a destra. Si tratta di un piccolo riquadro rettangolare con due icone a forma di lucchetto: un lucchetto aperto e un lucchetto chiuso.

3. Far scorrere il selettore dal lucchetto chiuso al lucchetto aperto.

4. Spingere la scatola rettangolare e spostarla leggermente verso l'alto per liberare la batteria.

5. Rimuovere la batteria afferrandola saldamente con la punta delle dita. Inserire la scheda SIM nella presa situata sul lato sinistro dello spazio in cui è stata collocata la batteria.

6. L'angolo troncato deve trovarsi alla vostra sinistra.

7. Dovrebbe essere visibile la superficie della scheda, mentre il microchip non dovrebbe essere visibile.


8. Assicurarsi che la scheda sim sia inserita saldamente nella presa.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come fare?

1. Riposizionare la batteria nella posizione precedente.
2. Far scorrere il commutatore dal lucchetto aperto al lucchetto chiuso.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come fare?

1. Afferrare il PowerTablet e posizionare la parte inferiore nel supporto.
2. Afferrare il fermo sulla parte superiore del supporto per tablet e spingerlo delicatamente verso l'alto.
3. Spingere con forza la tavoletta per assicurarsi che si allinei perfettamente al supporto della tavoletta.
4. Rilasciare il fermo sulla parte superiore del supporto della tavoletta.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Vantaggi

• Assistenza remota;
• Interfacce wireless: WiFi e radio;
• Tipo multicostellazione: GPS+GLONASS+Galileo+BeiDou;

GNSS

• Stazione base RTK;
• Tipi di costellazione multipla;
• 184 canali  GNSS engine;
• GPS L1C/A L2C, GLO L1OF L2OF, GAL E1B/ C E5b, BDS B1I B2I, QZSS L1C/A L2C;
• Protocollo di aggiornamento
  - RTCM 3.3 1Hz;

• Protocolli:
  - RTCM V 3.3 (1005, 1008, 1074, 1084, 1094, 1124, 1230);
  - NTRIP v1.0;
  - NMEA-0183 V3.01: GPGGA, GPGST, GPVTG, GPRMC, GPZDA (NMEA messaggi su RS232 ).


Precisione

• Modalità statica. Posizionamento di riferimento assoluto basato su coordinate note;
• Modalità di indagine. Posizionamento di riferimento relativo; tempo per il primo fix 1 sec. media di avvio a cielo aperto;
• Posizione di riferimento per 20 km di distanza dal rover tramite Internet;
• Posizione di riferimento fino a 2,5 km di distanza dal rover via radio in base ai parametri ambientali.

Meccanico

• 151mm X 70mm;
• Peso750g;
• Operating temperature -20.. +65 C;
• Storage -40.. +80 C;
• Waterproof -IP 67;
• RoHS conforme, CE conformità del marchio

Power

• 9-36v, 4W consumo di energia;
• 8 h di autonomia, varia con la temperatura, Batteria ricaricabile (-s) 18650;


Interfacce

• Interfacce wireless:
  • LoRa 865/915 MHz fino a 2.5km all'aria aperta e in linea di visibilità;

  • WiFi 2.4GHz;

• RestFul;
• Connettore NMEA 0183
• Interfacce RS232 12V livello del segnale (38400, 57600, 115200)

Nella confezione

• RTK Stazione base;
• Radio antenna;
• Cavo di alimentazione;

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come montarlo?

• Prendere la stazione base e posizionarla sul perno filettato sul retro del ricevitore.
• Avvitare saldamente radio l'antenna al ricevitore.
• Prendere la spina da inserire nel ricevitore.
• Inserire la spina nella presa e avvitarla saldamente.

Dove posizionarla?

Esistono due modi per installare la Stazione Base:

• Uno è quello portatile. Essa è idonea ad essere trasportata con sé sul trattore per poi posizionarla su un treppiede vicino all'area di lavoro.

• L'altro è fisso. Il tetto della casa o del fienile è il luogo di montaggio più comune. Per ottenere un segnale Wi-Fi forte, posizionate il punto di accesso (Hotspot o router WiFi) il più vicino possibile al luogo di montaggio, probabilmente all'ultimo piano o sotto il tetto. Eventualmente Utilizzare un amplificatore di segnale WiFi (ripetitore) per garantire un buon livello e stabilità del segnale WiFi.





Requisiti del luogo di montaggio

• superficie piana molto stabile;
• in superficie;
• con vista aperta sul cielo;
•  lontano da fonti di radiazioni elettromagnetiche (generatori, linee elettriche, ecc.);
• lontano da grandi costruzioni metalliche ed edifici alti;
• In posizione centrale rispetto ai vostri campi con un raggio massimo di 25 km; con accesso WiFi connesso a Internet con una potenza di segnale sufficiente.

Importante

• Assicurarsi che nulla crei interferenze per il segnale!
• Fissare la stazione base FieldBee su una superficie metallica piana o su un palo con filettatura UNC da 1/4-20 (utilizzata anche nella maggior parte delle telecamere di fascia consumer).
• È possibile utilizzare una piastra metallica dal nostro negozio online.

Non fare

• Non modificare l'orientamento della Stazione Base.
• Non praticare fori nell'involucro dell'apparecchio.
• Non utilizzare cavi per fissare la Stazione Base in posizione.

Potenza del segnale

La Stazione Base FieldBee trasmette un segnale di correzione allo Steering Controller tramite Internet o radio (opzionale) con i seguenti raggi:

• 20+ km via Internet (collegata via Router Wi-Fi)
• 2,5 km via radio (LoRa) (funzionalità opzionale)

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Ethernet

• Standard IEEE 802.3, IEEE 802.3u
• 1 porta LAN 10/100Mbps Ethernet
• 1 porta WAN 10/100Mbps Ethernet
• Supporto Auto MDI/MDIX

Wi-Fi

• IEEE 802.11b/g/n WiFi standards
• AP and STA modes
• 64/128-bit WEP, WPA, WPA2, WPA&WPA2 metodi di crittografia
• 2.401 – 2.495GHz Wi-Fi gamma di frequenza*
• 20dBm Potenza massima di trasmissione WiFi
• SSID modalità stealth e controllo degli accessi in base all'indirizzo MAC

Hardware

• CPU a 400 MHz ad alte prestazioni con 64 Mbyte di memoria DDR2
  • Supporto SIM esterno
• Connettore CC a 4 pin con 1 ingresso digitale e 1 uscita digitale
  • Pulsante di reset/ripristino delle impostazioni predefinite
• 2 x SMA for LTE, 1 x RP- SMA per i connettori dell'antenna WiFi
• 2 x LED Ethernet, 1 x LED di alimentazione
• 5 x LED di potenza del segnale, 3 x LED di indicazione del tipo di connessione
• Fessure per il montaggio su guida DIN in basso e lateralmente

Elettrico, meccanico e ambientale

• Dimensioni (L x P x H) - 83mm x 74mm x 25mm
• Peso - 125g
• Alimentazione - 100 – 240 VAC -> 9 VDC adattatore a parete
• Campo di tensione d'ingresso- 9 – 30VDC
• Consumo di energia- <5W
• Temperatura di esercizio - -40° to 75° C
• Temperatura di stoccaggio- -45° to 80° C
• Umidità di esercizio - 10% to 90% Senza condensa
• Umidità di stoccaggio - 5% to 95%Senza condensa

Nella confezione

• Router Wi-Fi RUT240
• 3 antenne Wi-Fi

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Come e quando si monta?

• Quando la copertura del servizio mobile è scarsa o instabile.
• Installare il router in luogo protetto dal sole e non troppo vicino alla tablet min. 50 cm
• Fissando le antenne necessarie avvitandole saldamente alle tre prese d'antenna sul retro.
•  Individuare il pulsante giallo sul retro del router Wi-Fi.
• Premere il pulsante.
• Estrarre il supporto della SIM con le unghie.
• Inserire la scheda SIM nel supporto SIM, in modo che i chip SIM siano rivolti verso il fondo.
• Chiudere il supporto SIM.

Attenzione: il router può richiedere anche 3 minuti per accedere a internet e permettere l'utilizzo della guida.

Suggerimento:
Per accendere il router, utilizzare l'adattatore di alimentazione incluso nella confezione. (L'uso di un adattatore diverso può danneggiare e annullare la garanzia del prodotto).

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.

Sui dispositivi mobili è possibile scorrere orizzontalmente la tabella.
